Передача электрической энергии от стационарного источника питания к вращающемуся ротору — одна из главных и наиболее сложных задач в электромеханике. В мощных асинхронных двигателях с фазным ротором и синхронных генераторах эта техническая проблема решается с помощью системы скользящего контакта. Базовым и самым ответственным компонентом такой системы выступают блоки контактных колец. Именно этот узел обеспечивает надежную электрическую связь, позволяя запускать тяжелое подъемно-транспортное оборудование, мощные сварочные преобразователи, шахтные лебедки и ресурсоемкие конвейерные линии. Из-за постоянного механического трения и высоких температурных нагрузок блок подвержен ускоренному старению, что требует постоянного контроля со стороны служб эксплуатации.
Конструктивное исполнение и подбор материалов

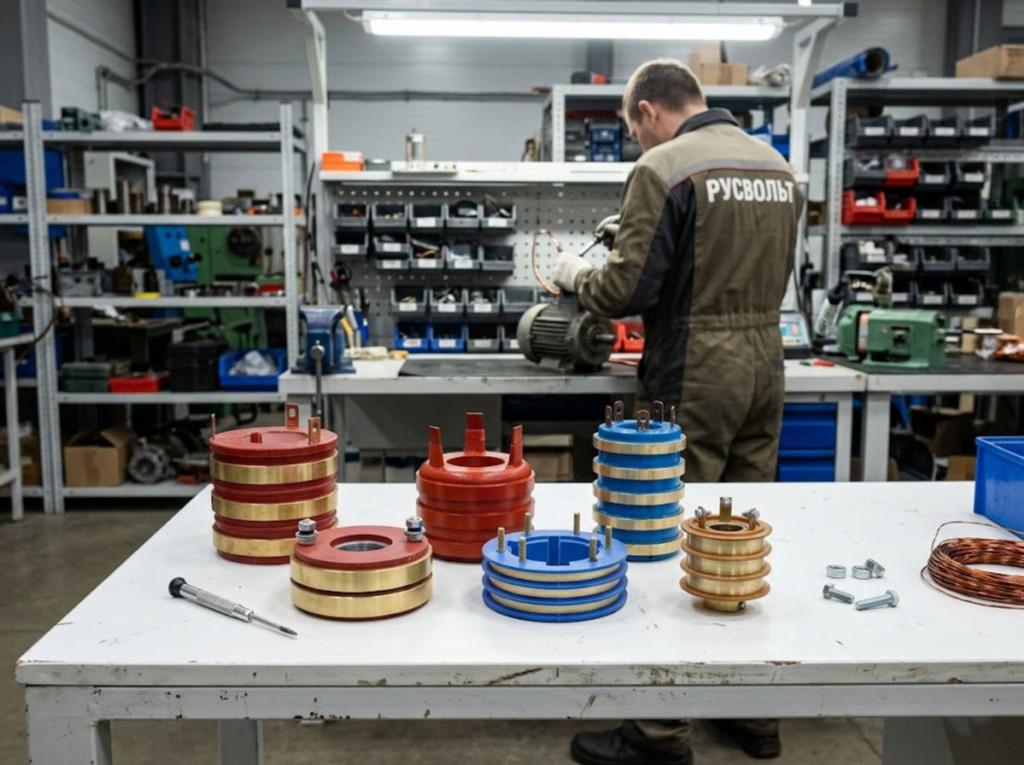

Механизм представляет собой сложную сборную деталь. В его основе лежит массивная изолированная стальная втулка, которая жестко насаживается на вал электрической машины. На эту втулку напрессовываются токопроводящие кольца. Выбор конкретного металла для их производства диктуется техническими характеристиками самого агрегата и условиями его работы.
Для тихоходных моторов, функционирующих в режиме частых и тяжелых пусков под нагрузкой, применяют элементы из модифицированного чугуна. Этот сплав обладает исключительной износостойкостью и слабо подвержен истиранию, хотя и имеет повышенное электрическое сопротивление. В быстроходных генераторах и высокооборотистых приводах используют бронзу, специальные марки латуни или кованую сталь. Данные металлы минимизируют электрические потери и эффективно рассеивают излишки тепла.
Чтобы исключить риск межфазного замыкания, между токопроводящими элементами и металлическим основанием прокладывают слой прочного диэлектрика. Традиционно инженеры применяют миканит, стеклотекстолит или современные термостойкие полимерные смолы. Качественная изоляция сохраняет свои защитные диэлектрические свойства даже при сильном нагреве станины и оседании внутрь механизма токопроводящей угольной пыли.
Физические процессы в зоне токосъема
При номинальной работе агрегата графитовые щетки плотно прижимаются к металлической поверхности. Стабильная передача тока невозможна без самостоятельного формирования политуры. Это микроскопическая оксидная пленка, состоящая из тонкого слоя окислившегося металла, мелкодисперсной графитовой пудры и влаги из окружающего воздуха. Политура играет роль эффективной сухой смазки. Она радикально снижает коэффициент механического трения, защищая мягкую медь или латунь от появления глубоких царапин.
Нарушение плотности прилегания деталей запускает стремительный процесс разрушения. Если пружины нажимного механизма теряют упругость, щетка начинает вибрировать в обойме. В образовавшемся воздушном зазоре мгновенно вспыхивает электрическая дуга. Искрение выжигает защитную политуру, оплавляет металл и оставляет на нем жесткий углеродистый шлак. В моменты пиковых перегрузок интенсивная дуга способна перекрыть изоляционные промежутки, что неминуемо приведет к короткому замыканию и тяжелой производственной аварии.
Противоположная ситуация — чрезмерно сильное давление пружин. В этом случае экстремальное механическое трение просто сдирает верхний слой металла и крошит графит. Деталь теряет свою идеальную цилиндрическую форму и становится эллипсным. Подобная геометрическая деформация многократно усиливает биение вала на высоких оборотах, разрушая подшипниковые щиты двигателя.
Регламентное обслуживание и диагностика узла
Нормативы безопасной эксплуатации электроустановок предписывают строгий и регулярный график осмотра промышленных машин. Базовое техническое обслуживание включает тщательную очистку траверс, изоляторов и самого блока от скопившейся грязи. Электромонтеры применяют промышленные вакуумные насосы или продувают узел сжатым воздухом, который предварительно очищен от влаги и машинного масла.
Важнейшим этапом инспекции является контроль геометрии. Ремонтные бригады используют точные микрометры и индикаторы часового типа для замера эллипсности. Если выработка на поверхности превышает допустимые паспортные значения, двигатель выводят из работы, а тяжелый ротор отправляют в ремонтный цех.
Восстановление поверхности и проточка металла
Ремонт сильно изношенных деталей требует высокой квалификации токаря. Контактные кольца протачивают на специализированных токарных станках, аккуратно снимая минимально возможный слой металла для восстановления строгой цилиндрической формы. После проведения черновой и чистовой проточки поверхность в обязательном порядке шлифуют и полируют до зеркального блеска.
Технологические инструкции категорически запрещают использовать для полировки крупнозернистую наждачную бумагу или жесткие абразивные диски. Твердые частицы корунда или карбида кремния намертво впиваются в мягкую латунь или медь. При последующем запуске двигателя эти микроскопические камни начинают работать как абразивная фреза, стачивая новые комплекты электрощеток в пыль за считанные часы работы.
Замена деталей и модернизация оборудования
У каждого механического узла есть свой физический предел прочности. Многократные проточки делают слой металла слишком тонким. Деталь окончательно теряет конструктивную жесткость и больше не может эффективно отводить излишки тепла. Эксплуатация критически изношенного блока часто заканчивается его тепловым разрушением и возгоранием внутри корпуса агрегата.
В подобных случаях технические отделы могут рассматривать полную замену системы токосъема, особенно если локальный ремонт не устраняет причины искрения или нестабильного контакта. При выборе новых компонентов учитывают конструкцию узла, размеры ротора, рабочие параметры оборудования и совместимость элементов между собой. Технические характеристики и варианты исполнения блоков контактных колец можно посмотреть по ссылке: https://rusvolt.su/bloki-kontaktnuh-koletz
