Гидрораспределитель управляет направлением потока рабочей жидкости и определяет работу гидроцилиндров, гидромоторов и других исполнительных механизмов. При его замене важно учитывать не только размеры корпуса и количество секций, но и расход, рабочее давление, схему золотников и присоединительные параметры. Специалисты интернет магазина гидравлического оборудования — АРИС рекомендуют также проверять совместимость нового узла с насосом и другими элементами системы, поскольку внешне похожие распределители могут заметно различаться по внутреннему устройству и рабочим характеристикам.
Ошибки при подборе проявляются по-разному: от медленной или рывковой работы механизмов до перегрева жидкости, повышенной нагрузки на насос и невозможности удерживать исполнительный орган в нужном положении. Чтобы замена не привела к новым неисправностям, до демонтажа старого распределителя стоит зафиксировать его характеристики, разобраться в назначении каждой секции и сопоставить полученные данные с параметрами гидросистемы. Дальше разберём, какие именно сведения нужно проверить и почему каждый из них влияет на совместимость оборудования.
Почему нельзя ориентироваться только на внешний вид
Гидрораспределители одинакового размера могут заметно различаться по внутренней схеме. Два корпуса с одинаковым количеством секций и похожими рычагами способны иметь разные допустимые расходы, давление, функции золотников и варианты соединения каналов в нейтральном положении.
Особенно важно учитывать назначение конкретной секции. В одном исполнении при отпускании рычага рабочие линии могут перекрываться, в другом — соединяться со сливом. Существуют варианты с плавающим положением, фиксацией рычага или специальной схемой для определённого рабочего органа. Например, в технических описаниях распределителей встречаются золотники без фиксации, с фиксацией, с плавающим режимом и со сливом рабочих линий в нейтральной позиции.
Если заменить один вариант другим без проверки схемы, поведение механизма изменится даже при полном совпадении корпуса и резьб.
Как определить требуемый расход
Один из основных параметров распределителя — допустимый расход рабочей жидкости, обычно указываемый в литрах в минуту. Он должен соответствовать производительности насоса в рабочем режиме.
Слишком малое проходное сечение создаёт дополнительное гидравлическое сопротивление. Жидкость проходит через каналы с повышенными потерями давления, что может сопровождаться нагревом и снижением скорости движения исполнительного механизма.
Ставить распределитель с большим номинальным расходом без необходимости тоже не всегда оправданно. Сам по себе значительный запас не увеличивает производительность системы: фактический поток задаётся насосом. Кроме того, более крупный узел может отличаться габаритами, массой, присоединениями и характеристиками управления.
Для проверки желательно знать:
- рабочий объём насоса;
- частоту его вращения;
- реальную или расчётную подачу;
- допустимый расход старого распределителя;
- режим работы оборудования;
- количество одновременно работающих потребителей.
Если табличка старого узла сохранилась, нужная характеристика часто указана непосредственно на ней или в технической документации.
Рабочее и максимальное давление
Расход показывает, какое количество жидкости способен пропускать узел, а давление характеризует допустимую нагрузку на его каналы и корпус.
У распределителя могут отдельно нормироваться давление на входе, рабочих выходах и сливной линии. Эти величины не следует считать взаимозаменяемыми. Например, некоторые конструкции рассчитаны на высокое давление в напорном канале, но допускают значительно меньшую нагрузку в сливной магистрали. Подобное разделение присутствует и в технических характеристиках серийных распределителей.
Перед заменой нужно определить настройки предохранительного клапана и максимальное давление, которое способна создавать система. Новый узел должен сохранять необходимый запас по допустимым значениям.
Особого внимания требует слив. Повышенное сопротивление обратной магистрали, загрязнённый фильтр или неправильная схема подключения могут создавать избыточное противодавление. Даже распределитель с достаточной прочностью напорной части в таких условиях способен работать неправильно.
Что нужно знать о золотнике
Рабочие положения
Золотник открывает и перекрывает внутренние каналы, направляя поток к нужному порту. Его схема напрямую связана с поведением гидравлического механизма.
На практике встречаются положения:
- подъём или движение в одном направлении;
- нейтраль;
- движение в обратную сторону;
- плавающее положение.
Количество положений нельзя определять только по движению рычага. Важно выяснить, какие каналы соединяются внутри корпуса в каждой позиции.
Что происходит в нейтрали
Нейтральное положение особенно важно при подборе аналога. В зависимости от схемы насосный поток может проходить к сливу, перекрываться или направляться по другому внутреннему каналу.
Рабочие порты исполнительного механизма также ведут себя по-разному. В одной схеме они заперты, что способствует удержанию гидроцилиндра. В другой соединяются со сливом, позволяя механизму перемещаться под действием внешней нагрузки.
Из-за этого распределитель с похожими размерами и тем же количеством секций способен полностью изменить работу оборудования.
Фиксация рычага
Нужно проверить и механизм фиксации. Рычаг может автоматически возвращаться в нейтраль или удерживаться в выбранном положении до ручного переключения.
Для некоторых операций требуется плавающий режим, при котором исполнительный механизм может свободно перемещаться вслед за поверхностью или внешней нагрузкой. Если такой функции в новом узле нет, рабочий процесс изменится.

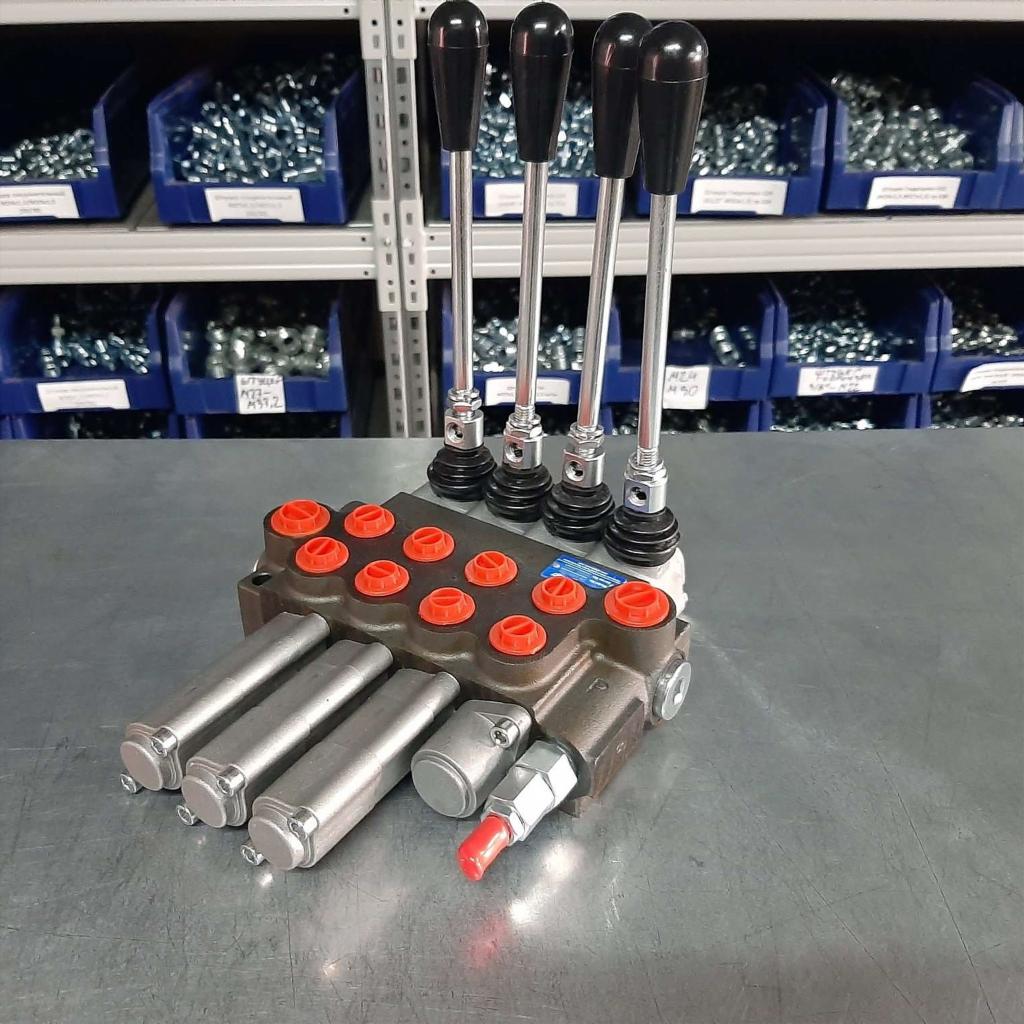

Количество секций и их назначение
Каждая секция обычно управляет отдельным гидравлическим потребителем или одной функцией оборудования. Односекционный узел может обслуживать простой цилиндр, а многосекционный — несколько цилиндров, гидромоторы и вспомогательные механизмы.
При замене недостаточно посчитать рычаги. Следует определить функцию каждой секции и схему её золотника.
У многосекционного распределителя возможна комбинация разных исполнений. Одна секция работает без фиксации, другая имеет плавающее положение, следующая управляет гидромотором. Замена всего блока на устройство с одинаковыми золотниками может нарушить часть функций техники.
Полезно заранее составить простую таблицу: какой рычаг отвечает за конкретный механизм, какие движения он вызывает и должен ли фиксироваться в рабочем положении.
Проверка присоединительных размеров
Одна из частых сложностей возникает уже при монтаже. Диаметр отверстия сам по себе ничего не говорит о типе соединения.
Нужно установить:
- тип и размер резьбы;
- назначение каждого порта;
- расположение входа и слива;
- расположение рабочих каналов;
- наличие дополнительных портов;
- способ уплотнения соединения.
На корпусе обычно используются обозначения P, T, A и B. Как правило, P соответствует подаче от насоса, T — сливу, A и B — рабочим магистралям исполнительного механизма. Однако перед подключением конкретного устройства следует сверяться с его схемой.
Различаться могут не только размеры, но и стандарты резьбы. Попытка подобрать переходник без оценки всей магистрали иногда приводит к уменьшению проходного сечения. Узкое соединение становится местным сопротивлением, даже если сам распределитель рассчитан на необходимый поток.
Габариты и способ крепления
После гидравлических характеристик необходимо проверить механическую совместимость.
Значение имеют длина и ширина корпуса, положение крепёжных отверстий, расстояние между ними, высота рычагов и пространство для подключения рукавов. На компактной технике несколько сантиметров могут оказаться критичными.
Следует учитывать и доступ к управлению. После установки рычаг не должен упираться в раму, кабину или другие элементы. Рукава высокого давления не должны резко перегибаться из-за изменившегося расположения портов.
Если новый корпус отличается от старого, до монтажа полезно оценить весь путь магистралей, а не только возможность прикрутить распределитель к кронштейну.
Тип управления
Ручной рычаг — лишь один из вариантов. Распределители могут иметь механическое, тросовое, гидравлическое, пневматическое или электрическое управление.
При прямой замене проще сохранить исходный принцип. Переход на другое управление уже относится к изменению схемы и требует проверки дополнительных компонентов.
Для электрического варианта имеют значение напряжение катушек, электрическая схема и логика переключения. Для тросового — рабочий ход и способ крепления троса. У механического управления оценивают направление и требуемое перемещение рычага.
Нельзя считать два устройства полностью взаимозаменяемыми только потому, что их гидравлическая часть рассчитана на одинаковый поток.
Открытый и закрытый центр
Характер нейтрального положения связан и с общей схемой гидросистемы.
В системах с постоянной подачей насоса часто требуется возможность свободного прохождения потока через распределитель при нейтральном положении органов управления. В других схемах используются иные принципы регулирования подачи.
Если установить распределитель, рассчитанный на другую архитектуру системы, насос может постоянно работать под нагрузкой либо поток будет уходить не по предусмотренному пути.
Перед заменой желательно выяснить устройство гидросхемы хотя бы на базовом уровне: откуда поступает жидкость, куда она идёт в нейтрали и что происходит при включении каждой секции.

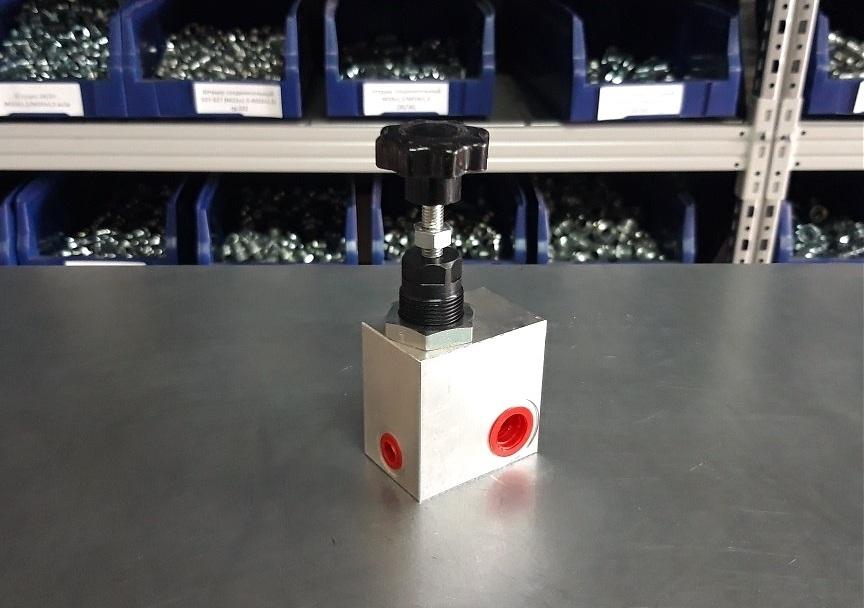

Нужно ли проверять предохранительный клапан
Во многих распределителях предусмотрен предохранительный клапан, ограничивающий давление. Его наличие не означает, что установленная настройка автоматически подходит для любой машины.
Слишком низкое давление не позволит исполнительному механизму развить требуемое усилие. Чрезмерно высокая настройка увеличивает нагрузку на насос, рукава, цилиндры и соединения.
Если причина замены связана с недостаточным усилием или срабатыванием защиты, полезно сначала измерить давление. Неисправность может находиться не в распределителе, а в насосе, клапане, цилиндре или другой части системы.
Самовольное увеличение настройки без данных о допустимом давлении компонентов создаёт риск повреждения оборудования.
Когда проблема может быть не в гидрораспределителе
Похожие симптомы возникают при разных неисправностях. Медленное движение цилиндра ещё не доказывает износ золотникового блока.
Перед покупкой нового узла стоит проверить:
- уровень и состояние рабочей жидкости;
- производительность насоса;
- давление в системе;
- состояние фильтров;
- рукава и соединения;
- наличие внешних утечек;
- внутренние утечки в гидроцилиндре;
- настройку клапанов.
Если один цилиндр под нагрузкой самопроизвольно перемещается, причиной может быть как утечка через распределитель, так и износ уплотнений внутри цилиндра.
Рывки также возникают из-за воздуха в магистралях, нехватки жидкости, загрязнения фильтра или нестабильной подачи насоса.
Что записать перед демонтажем старого узла
Собирать данные удобнее до снятия оборудования. После демонтажа часть информации о подключении приходится восстанавливать по памяти или фотографиям.
До начала работ полезно зафиксировать:
- маркировку и данные с таблички;
- количество секций;
- функции каждого рычага;
- наличие фиксации и плавающего положения;
- расположение входа, слива и рабочих линий;
- тип и размер резьб;
- основные габариты;
- расстояние между крепёжными точками.
Фотографии общего расположения и каждого подключения также помогают не перепутать магистрали при последующей сборке.
Если заводская маркировка стёрта, особенно важны измерения и понимание принципа работы старой схемы.
Подготовка к установке
Даже правильно подобранный распределитель может работать плохо после неаккуратного монтажа. Главная задача — не допустить попадания загрязнений во внутренние каналы.
Открытые концы рукавов желательно сразу защищать от пыли. Перед соединением проверяют состояние фитингов и уплотнений. Старое повреждённое кольцо не стоит переносить на новый узел только потому, что оно ещё не протекало.
Резьбовые соединения затягивают с учётом конструкции фитинга. Избыточное усилие не улучшает герметичность и способно повредить корпус или резьбу.
После сборки систему запускают без резкого выхода на максимальную нагрузку. Проверяют правильность направления движений, отсутствие течи, устойчивость нейтрального положения и работу всех секций.
Признаки неправильного подбора
Ошибку удаётся заметить не только по полной неработоспособности системы. Иногда техника продолжает выполнять свои функции, но появляются новые симптомы.
Насторожить должны сильный нагрев жидкости, заметно снизившаяся скорость исполнительных механизмов, необычный шум насоса, нестабильное удержание нагрузки, резкие движения или неправильная работа нейтрального положения.
Если после замены возникли такие изменения, продолжать эксплуатацию под полной нагрузкой нежелательно. Следует повторно сверить схему подключения и характеристики установленного узла.
Что в итоге нужно сопоставить
Правильная замена гидрораспределителя начинается не с поиска корпуса похожей формы, а со сбора характеристик существующей системы. Для уверенной совместимости нужно сопоставить расход и давление, схему золотников, количество секций, режимы фиксации, присоединительные размеры, конструкцию нейтрального положения и способ управления.
Не менее важна предварительная диагностика. Если источник неисправности находится в насосе, цилиндре, фильтре или магистрали, новый распределитель не устранит проблему. Проверка системы до демонтажа позволяет отделить неисправность самого узла от внешних причин и собрать данные, необходимые для подбора замены.
Чем точнее известны параметры старого оборудования и условия его работы, тем меньше вероятность переделки креплений, замены фитингов и повторного вмешательства в гидросистему после установки.
