В характеристиках медных труб рядом с диаметром, толщиной стенки и маркой металла нередко встречается определение «холоднодеформированная». Оно относится не к температуре эксплуатации трубы, а к способу обработки металла при производстве. Заготовке придают требуемые размеры и форму пластической деформацией без нагрева до температур, характерных для горячей обработки.
На практике технологию изготовления рассматривают вместе с другими параметрами изделия. Наглядное представление о сочетании диаметра, толщины стенки, марки меди, состояния материала и способа изготовления дает информация о различных вариантах медных труб. Одного наружного размера недостаточно, чтобы понять свойства изделия: на его поведение влияют и состояние металла, и последовательность производственных операций.
Что означает холодная деформация металла
Слово «холодная» иногда воспринимают буквально, словно трубу обрабатывают при пониженной температуре. В металлургии смысл другой. Холодной называют пластическую деформацию, при которой металл не нагревают до температур, необходимых для горячей обработки.
Во время такого процесса медь испытывает значительное механическое воздействие. Ее не стачивают до нужного диаметра и не удаляют лишний металл со стенок. Материал пластически перемещается, изменяя форму и размеры заготовки.
В результате можно:
- уменьшить наружный диаметр;
- изменить толщину стенки;
- увеличить длину заготовки;
- повысить точность геометрии;
- получить более ровную поверхность;
- довести изделие до требуемого типоразмера.
Холодная деформация особенно хорошо подходит для меди благодаря ее способности изменять форму без разрушения при правильно подобранной нагрузке.
При этом процесс влияет не только на геометрию. После механической обработки меняется и внутреннее состояние самого металла, что затем приходится учитывать на следующих стадиях производства.
С чего начинается изготовление трубы
Холоднодеформированная труба не появляется из сплошного металлического прутка за одну операцию. Сначала необходимо получить полую трубную заготовку, которая уже имеет внутренний канал, но еще отличается от готового изделия по диаметру, толщине стенки и механическим свойствам.
Конкретная технологическая схема зависит от требуемых размеров трубы и оборудования производства. Заготовку получают с запасом по геометрическим параметрам, после чего постепенно доводят до необходимых размеров.
На этой стадии особенно важно качество исходного металла. Неоднородность, внутренние дефекты или повреждения поверхности способны проявиться сильнее при последующем вытягивании и уменьшении сечения.
После подготовки полая заготовка переходит к операциям холодной деформации.

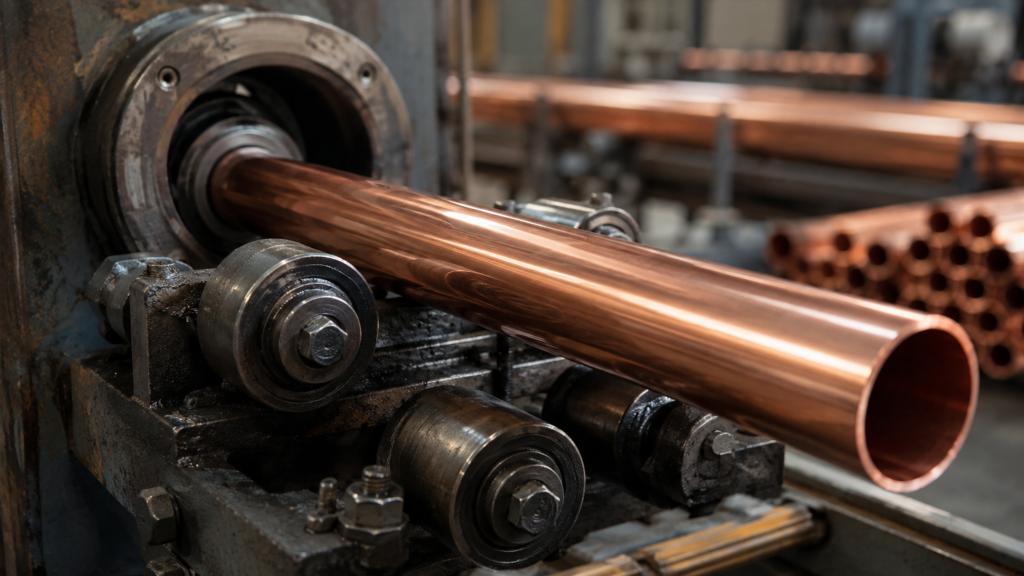

Как работает волочение медной трубы
Один из основных способов получения точных размеров — волочение. Трубную заготовку протягивают через специальный формообразующий инструмент. Его отверстие меньше исходного наружного диаметра трубы, поэтому металл под давлением изменяет форму.
Заготовка становится длиннее, а ее поперечные размеры уменьшаются. При этом задача заключается не просто в том, чтобы сделать трубу тоньше. Необходимо одновременно получить определенный наружный диаметр и требуемую толщину стенки.
Обычно значительное изменение размера не выполняют за один проход. Деформацию распределяют между несколькими переходами. Это позволяет лучше контролировать состояние материала и геометрию изделия.
На результат влияют:
- размеры исходной заготовки;
- степень деформации за один проход;
- состояние меди;
- форма рабочего инструмента;
- трение между трубой и инструментом;
- качество наружной поверхности;
- требуемый конечный диаметр;
- заданная толщина стенки.
Если слишком резко уменьшать размеры, нагрузка на металл возрастает. Это повышает риск нарушения геометрии и возникновения дефектов. Постепенная обработка дает возможность точнее управлять процессом.
Как контролируют внутренний размер
Наружный диаметр трубы относительно просто изменить с помощью инструмента, охватывающего ее снаружи. Но у трубы есть еще одна важная характеристика — внутреннее сечение.
Если просто уменьшать наружный диаметр без контроля внутренней поверхности, толщина стенки может изменяться не так, как требуется.
Поэтому в производстве применяются способы, позволяющие воздействовать на трубу одновременно снаружи и изнутри. Внутри заготовки может находиться формообразующий элемент, который помогает задавать внутренний диаметр и толщину стенки.
Получается своеобразное контролируемое перемещение металла между наружным и внутренним инструментом. Материал не исчезает, а перераспределяется.
Так удается получить трубу, у которой наружный диаметр и стенка соответствуют заданной геометрии.
Что происходит с медью во время деформации
При холодной обработке металл меняется на структурном уровне. Его кристаллическая структура испытывает пластическую деформацию, а внутри материала накапливаются изменения, связанные с перемещением и взаимодействием дефектов кристаллической решетки.
На практике это проявляется как упрочнение.
Чем сильнее медь подвергается холодной деформации, тем тверже и прочнее она обычно становится. Одновременно снижается ее способность к дальнейшему пластическому изменению формы.
Иными словами, труба после нескольких операций волочения ведет себя иначе, чем исходная более мягкая заготовка.
Это имеет большое значение для производства. Нельзя бесконечно уменьшать диаметр трубы, не учитывая состояние металла. В определенный момент дальнейшая деформация становится затруднительной, и материал необходимо подготовить к следующему этапу.
Зачем нужен отжиг
Для восстановления пластичности медь подвергают термической обработке — отжигу.
Трубу нагревают до определенного технологического диапазона, при котором структура металла перестраивается. Накопленные последствия холодной деформации частично или значительно устраняются, а материал снова становится более пластичным.
После этого трубу можно подвергать дальнейшей обработке или оставить в мягком состоянии как готовое изделие.
Именно здесь хорошо видна разница между технологией изготовления и состоянием металла.
Холоднодеформированная труба вполне может быть мягкой. Сам термин «холоднодеформированная» показывает, каким способом формировали ее размеры, а слово «мягкая» характеризует состояние меди после последующих производственных операций.
Почему здесь нет противоречия
Если смотреть только на отдельные этапы, может показаться странным: холодная деформация упрочняет металл, но готовая труба при этом называется мягкой.
Производство представляет собой последовательность операций.
Заготовку деформируют, чтобы получить требуемую геометрию. В процессе медь упрочняется. После достижения нужного размера изделие можно подвергнуть отжигу. Геометрия трубы сохраняется, а пластичность металла увеличивается.
Таким образом, одна характеристика описывает способ получения размера, а другая — конечное механическое состояние изделия.
Что дает холодная прокатка
В производстве труб наряду с волочением может использоваться холодная прокатка. Принцип здесь тот же: металл меняет форму вследствие пластической деформации без удаления материала.
Трубная заготовка проходит через рабочие инструменты, воздействующие на ее наружную поверхность и геометрию стенки. За счет этого уменьшается поперечное сечение, изменяется длина и постепенно формируются необходимые размеры.
Холодная прокатка позволяет распределять деформацию по рабочей зоне и достаточно точно контролировать изменение геометрии.
В зависимости от требуемого результата разные операции могут сочетаться. После одной стадии прокатки труба может пройти дополнительное волочение, термическую обработку или калибрование.
Главная задача остается неизменной: получить изделие с заданным диаметром, стенкой, поверхностью и состоянием материала.
Почему размеры формируют постепенно
Труба должна соответствовать заданным параметрам не только приблизительно. Для ее применения важно, чтобы наружный диаметр, внутренний проход и толщина стенки находились в допустимых пределах.
Получить такую точность одной грубой операцией сложно.
Поэтому геометрия формируется поэтапно. После каждого существенного уменьшения сечения заготовка становится ближе к конечному размеру.
Завершающие проходы позволяют выполнять калибрование — более точное доведение трубы до требуемых параметров.
Особенно чувствительны к точности тонкостенные изделия. Если стенка имеет небольшую толщину, даже сравнительно малое отклонение становится заметной долей ее размера.
Для трубы важна не только средняя толщина стенки, но и ее равномерность по окружности и длине.
Как связаны наружный диаметр и толщина стенки
При изготовлении трубы необходимо одновременно управлять двумя геометрическими характеристиками.
Наружный диаметр показывает размер изделия по внешней поверхности. Толщина стенки определяет расстояние между наружной и внутренней поверхностями.
Из этих величин формируется внутренний диаметр.
Например, уменьшение наружного размера еще не означает, что стенка автоматически приобретет нужную толщину. Поведение металла зависит от схемы деформации и используемого инструмента.
Поэтому производственный процесс строится таким образом, чтобы металл перемещался контролируемо. Одновременно изменяются внешний размер, внутренний канал и длина изделия.
Такая взаимосвязь объясняет, почему в техническом обозначении трубы обычно недостаточно одной цифры. Наружный диаметр и стенка описываются отдельно.
Что происходит с поверхностью трубы
Холодная обработка напрямую воздействует на поверхность металла. Труба контактирует с формообразующим инструментом под значительной нагрузкой, поэтому состояние оборудования и подготовка заготовки сильно влияют на результат.
Рабочая поверхность должна оставлять металл достаточно ровным и не создавать глубоких рисок или других повреждений.
Качество поверхности особенно важно для медных труб, которые позже будут изгибаться. Даже небольшой дефект может стать местом концентрации напряжений при дополнительной деформации.
Контролируется и внутренняя поверхность. В зависимости от назначения трубопровода она может контактировать с водой, теплоносителем, хладагентом или другой рабочей средой.
Загрязнения, повреждения и неровности внутренней стенки способны влиять на эксплуатационные свойства готового изделия.
Почему мягкую медную трубу поставляют в бухтах
Способность медной трубы сворачиваться в бухту напрямую связана с состоянием материала.
После отжига металл становится более пластичным. Труба способна изгибаться в достаточно широких пределах без разрушения стенки при соблюдении допустимых условий деформации.
Это дает возможность выпускать длинные участки трубы и сворачивать их для хранения и транспортировки.
Бухта удобна еще и тем, что при монтаже можно получить сравнительно длинный непрерывный участок трассы. Количество соединений при этом может быть меньше, чем при использовании множества коротких прямых отрезков.
Но сама возможность поставки в бухте не определяется только тем, что труба изготовлена из меди. Значение имеют:
- наружный диаметр;
- толщина стенки;
- состояние материала;
- степень отжига;
- допустимый радиус изгиба;
- требования к сохранению круглого сечения.
Чем жестче и крупнее изделие, тем сложнее придать ему форму бухты без нежелательной деформации.
Чем мягкая труба отличается от более жесткой
После различных вариантов обработки медная труба может заметно отличаться по механическому поведению, даже если химический состав и размеры одинаковы.
Мягкая труба легче изгибается. Она удобна там, где требуется прокладывать трассу с изменением направления и формировать плавные повороты.
Более жесткая труба сильнее сопротивляется изменению формы. Она лучше сохраняет прямолинейность и требует других приемов при монтаже.
Различие связано не с внешним покрытием и не с особой разновидностью меди. Причина находится в истории обработки материала.
Холодная деформация повышает твердость, а последующий отжиг способен вернуть значительную часть пластичности.
Почему холодная деформация влияет на эксплуатационные свойства
Для пользователя готовой трубы производственная технология может казаться чем-то второстепенным. На самом деле она влияет на целый набор характеристик.
После холодной обработки меняются механические свойства металла. Калибрование определяет точность размеров. Отжиг влияет на способность трубы переносить последующую гибку.
Технологическая цепочка отражается на том, как изделие поведет себя при:
- изгибе;
- резке;
- развальцовке;
- соединении;
- транспортировке;
- прокладке длинных участков;
- воздействии эксплуатационных нагрузок.
При этом одна характеристика никогда не дает полной картины.
Нельзя утверждать, что любая холоднодеформированная труба будет обязательно жесткой или мягкой. Необходимо учитывать ее конечное состояние после всех стадий производства.
Почему холодную обработку нельзя свести к «уменьшению трубы»
Самое заметное внешнее изменение действительно заключается в уменьшении диаметра и формировании стенки. Но технологический смысл значительно шире.
Холодная деформация одновременно решает несколько задач. Она приближает изделие к конечному размеру, позволяет повышать точность геометрии и меняет механические свойства меди.
После этого технолог может использовать термическую обработку, чтобы получить требуемое сочетание прочности и пластичности.
В итоге производство выглядит не как одна операция, а как чередование контролируемых воздействий на металл:
- подготовка трубной заготовки;
- постепенная деформация;
- контроль геометрии;
- при необходимости промежуточная термическая обработка;
- дальнейшее уменьшение размеров;
- калибрование;
- формирование конечного состояния металла;
- контроль готового изделия.
Конкретная последовательность может различаться, но принцип остается общим: геометрия и свойства материала формируются вместе.
Как технологическая история отражается на готовой трубе
По внешнему виду сложно определить, через сколько операций прошла труба и насколько сильно изменялся металл в процессе изготовления.
Однако результат этой обработки присутствует в готовом изделии.
Диаметр и стенка — итог последовательного формирования геометрии. Мягкость или жесткость — результат сочетания холодной деформации и термической обработки. Качество поверхности зависит от состояния заготовки, инструмента и завершающих операций.
Именно поэтому описание трубы включает несколько характеристик одновременно.
Две медные трубы одинакового наружного диаметра не обязательно полностью взаимозаменяемы. Они могут отличаться толщиной стенки, состоянием металла, точностью изготовления и формой поставки.
Термин «холоднодеформированная» помогает понять лишь одну, но важную часть этой технологической истории.
Что в итоге означает обозначение «холоднодеформированная»
Холоднодеформированная медная труба — это изделие, геометрические характеристики которого на соответствующих стадиях производства формировались пластической обработкой металла без применения температур горячей деформации.
Заготовку постепенно уменьшают в сечении, вытягивают и калибруют. Для контроля внутреннего диаметра и стенки используются специальные способы формообразования. По мере холодной обработки медь упрочняется и теряет часть пластичности. Термическая обработка позволяет скорректировать это состояние и получить, например, мягкую трубу, пригодную для поставки в бухте.
Такое производство объясняет сразу несколько особенностей готового изделия. Точность диаметра появляется благодаря последовательному калиброванию, заданная стенка формируется управляемой деформацией, а способность трубы изгибаться определяется не только свойствами меди как материала, но и ее состоянием после завершающих операций.
Поэтому определение «холоднодеформированная» не является формальным дополнением к названию медной трубы. Оно указывает на принцип, по которому заготовка приобретает нужные размеры, и помогает понять, почему геометрически похожие изделия могут различаться по жесткости, пластичности и поведению при дальнейшей обработке.
