Если посмотреть на современную аналитику стандартизации метизного рынка, прямой поставщик, который отгружает заклёпки оптом от производителя в Москве в крупный B2B-сегмент, обязан соответствовать сразу двум линиям стандартов — ГОСТ Р ИСО 15977 (российская локализация международного ISO) и DIN 7337/7340 (немецкий промышленный стандарт), которые в последние годы стали де-факто параллельными требованиями для крупных тендерных и подрядных закупок. Это серьёзное изменение по сравнению с эпохой «советских ГОСТов», когда крепёж описывался отдельной собственной системой типоразмеров. Ниже — разбор истории стандартизации, ключевых документов, различий в маркировке и того, что меняется в требованиях заказчиков.
История российских стандартов на крепёж: от ГОСТ 10299 к ГОСТ Р ИСО 15977
Советская система стандартизации крепежа сложилась в 1960-1970-х годах вокруг ГОСТ 10299 (заклёпки с полукруглой головкой), ГОСТ 10300 (с плоской головкой), ГОСТ 10301 (с потайной головкой) и ГОСТ 10302 (с полупотайной). Это были «ударные» цельные заклёпки для тяжёлых металлоконструкций, мостов, судостроения и подвижного состава железных дорог. Размерный ряд начинался с 1 мм и заканчивался 36 мм по диаметру тела — гигантская номенклатура под нужды советской промышленности.
Вытяжные заклёпки в советской системе стандартизации почти не встречались — их массово стали использовать только с появлением западного импортного инструмента в 1980-1990-х годах. В этот период российский рынок начал ориентироваться на DIN 7337 как фактический стандарт для вытяжного крепежа, а советские ГОСТы постепенно ушли в специальные применения (тяжёлая промышленность, оборонная сфера). К началу 2000-х годов разрыв между фактической номенклатурой на стройплощадках и устаревшими ГОСТами стал критичным.
В 2009 году вышел ГОСТ Р ИСО 15977 — российская локализация международного стандарта ISO 15977 на вытяжные заклёпки. Этот документ закрыл нишу и впервые в российской нормативной базе детально описал параметры вытяжных заклёпок: диаметр тела 2.4-6.4 мм, длина 4-30 мм, диапазон захвата соединяемого пакета, разрушающую нагрузку, требования к маркировке. Параллельно вышли локализации ГОСТ ИСО 16048 (резьбовые клёпальные гайки), ГОСТ Р ИСО 16586 (заклёпки с закрытым концом) и других подтипов.

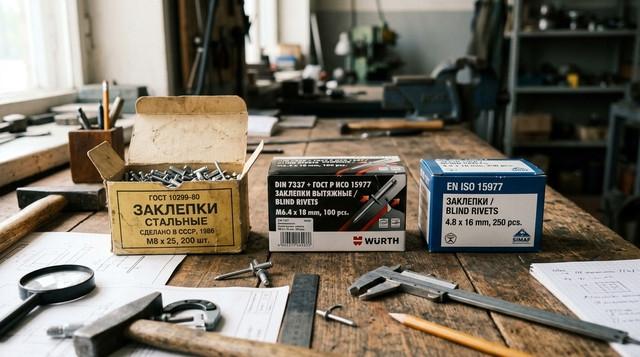

С 2015-2018 годов крупные российские заводы-производители крепежа начали переходить на двойную маркировку упаковки: «DIN 7337 + ГОСТ Р ИСО 15977». Это синхронизирует продукцию с европейскими требованиями (важно для экспорта в страны ЕАЭС и для крупных российских заказчиков с европейскими корпоративными стандартами) и снимает любые формальные вопросы у тендерных комиссий по 44-ФЗ и 223-ФЗ.
ГОСТ Р ИСО 15977: что регулирует и кому актуально
ГОСТ Р ИСО 15977 — это российская локализация международного стандарта ISO 15977 «Заклёпки вытяжные с пустотелым стержнем с протяжкой и стандартным буртиком». Документ структурирован в четыре основных раздела. Первый — типоразмерный ряд по диаметру тела (2.4, 3.0, 3.2, 4.0, 4.8, 5.0, 6.0, 6.4 мм) и длине (4-30 мм с шагом 2-4 мм). Второй — допуски на геометрию: диаметр тела ±0.05 мм, длина ±0.2 мм, диаметр головки ±0.10 мм, угол конуса стержня ±2°.
Третий раздел — нагрузочные характеристики. Прочность на отрыв (axial tensile strength) и срез (shear strength) задаётся таблицей для каждого диаметра и материала тела/стержня. Для популярной комбинации алюминий-сталь 4.8х10 минимальные значения — отрыв 4500 Н, срез 2900 Н. Для нержавейка-нержавейка 4.8х10 — 7500 Н и 4500 Н соответственно. Эти числа — гарантированный минимум, реальные показатели на качественной партии обычно на 15-25% выше.
Четвёртый раздел — маркировка и упаковка. На каждой коробке должны быть указаны: артикул производителя, номинальный размер «диаметр × длина» (например, 4.8х10), материал тела и стержня (через слэш, например AlSt — алюминий-сталь, StSt — сталь-сталь, A2SS — нержавейка А2 + сталь), номер партии и дата выпуска, ссылка на стандарт. Без полной маркировки коробка формально не соответствует ГОСТ Р ИСО 15977 и не должна приниматься тендерной комиссией.
Стандарт актуален всем сегментам, использующим вытяжные заклёпки в B2B-секторе: строительные подрядчики (фасады, кровля, обшивки), производители металлоконструкций и быстровозводимых зданий, поставщики автокомпонентов и автокузовного ремонта, мебельные и торговое оборудование, вентиляция и трубопроводы из тонкостенного металла. Розничный сегмент DIY формально не обязан соблюдать ГОСТ Р ИСО 15977, но крупные строительные сети уже добровольно перешли на эту маркировку.
DIN 7337 и DIN 7340 на российском рынке: параллельная система
DIN 7337 — немецкий промышленный стандарт на вытяжные заклёпки, появившийся раньше ISO 15977 и фактически послуживший базой для международного стандарта. Параметры в обоих документах совпадают по всем основным позициям: типоразмерный ряд, допуски, нагрузочные характеристики, требования к маркировке. Различия — в формате представления данных (DIN компактнее по таблицам) и в наборе сопроводительных приложений. Для российского рынка DIN 7337 равнозначен ГОСТ Р ИСО 15977 при тендерных закупках, если стороны согласовали этот стандарт в спецификации контракта.
DIN 7340 регулирует резьбовые клёпальные гайки (rivet nuts, rivnuts) — типоразмерный ряд М3-М12 в шестигранном и цилиндрическом корпусе, длина от 8 до 30 мм, диапазон захвата от 0.5 до 6 мм. Прочность на отрыв (pull-out resistance) и антипроворот (torque resistance) задаётся таблицами для каждого типоразмера и материала. Для М6 шестигранного корпуса из нержавейки А2 минимальные значения — pull-out 12000 Н, torque 4 Н·м. Российский эквивалент — ГОСТ ИСО 16048.
На крупных тендерных объектах подрядчики и поставщики стандартно используют двойную ссылку «DIN 7337/DIN 7340 + ГОСТ Р ИСО 15977/ГОСТ ИСО 16048» в спецификации и пакете документов. Это снимает любые формальные споры с аудиторами заказчика и стандартизирует приёмку партии независимо от того, кто будет принимать груз — российская или европейская сторона. Профильные склады в Москве выкладывают оба стандарта в каталоге рядом с описанием каждой позиции.
Различия в маркировке и допусках: DIN vs ГОСТ
Параметр DIN 7337/7340 ГОСТ Р ИСО 15977/16048 Практическое отличие Маркировка материала AlSt, StSt, A2A2, A4A4 АлСт, СтСт, А2А2, А4А4 Латиница vs кириллица Диаметр тела (допуск) ±0.05 мм ±0.05 мм Идентичны Длина (допуск) ±0.20 мм ±0.20 мм Идентичны Прочность на срез (4.8 AlSt) ≥2900 Н ≥2900 Н Идентичны Прочность на отрыв (4.8 AlSt) ≥4500 Н ≥4500 Н Идентичны Антипроворот (М6 шестигр.) ≥4 Н·м ≥4 Н·м Идентичны Метод испытаний на отрыв EN 28839 ГОСТ Р ИСО 14589 Идентичная методика, разные референсы Маркировка партии Дата + номер лота Дата + номер партии Терминологическое
На практике DIN и ГОСТ Р ИСО — это два формата записи одних и тех же требований, и партия, прошедшая испытания по EN 28839, формально удовлетворяет и ГОСТ Р ИСО 14589 одновременно. Это означает, что европейский импорт с маркировкой DIN 7337 законно поставляется на тендерные объекты по 44-ФЗ без переоформления — нужен только перевод сертификата на русский язык и нотариальная заверка.
Как изменились требования заказчиков

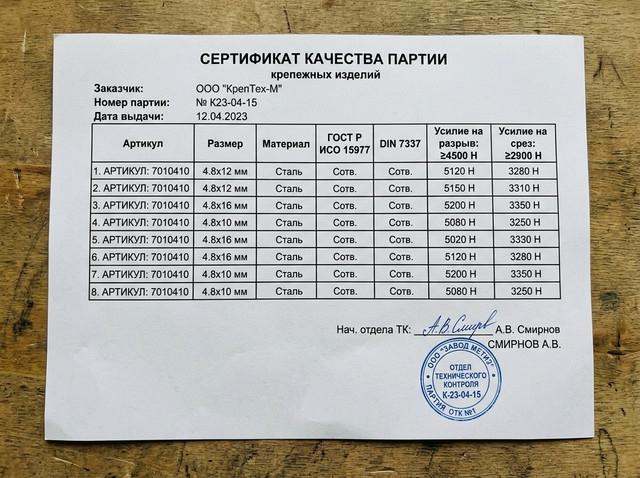

За последние 5-7 лет произошло три ключевых сдвига в требованиях заказчиков к крепёжной номенклатуре. Первый — отказ от «общих сертификатов соответствия» в пользу индивидуального паспорта на каждую партию. Раньше тендерная комиссия принимала один сертификат на всю линейку артикулов от поставщика, сейчас требуется паспорт качества под конкретный лот с указанием марки стали, испытаний и даты выпуска. Это исключает возможность подмены партии в процессе поставки.
Второй сдвиг — двойная маркировка как стандартное требование. Если 5-7 лет назад на коробке достаточно было ГОСТ-маркировки, сейчас крупные заказчики (Минобороны, Росатом, крупные застройщики) требуют двойного указания «DIN + ГОСТ Р ИСО» с возможностью проверки в обеих системах. Это форсирует поставщиков работать с производителями, уже сертифицированными в обеих системах.
Третий сдвиг — расширенный пакет дополнительных документов. К базовому пакету (паспорт партии + сертификат + декларация) теперь часто прикладываются: журнал входного контроля материала, протокол испытаний на конкретную партию, сертификат происхождения стали (отметка «российское» или «европейское»), сертификат пожарной безопасности (для применений с повышенными требованиями). Это удлиняет цикл подготовки документов на 1-2 дня для каждой отгрузки и переносит часть рутины на поставщика.
Прогноз: куда движется стандартизация крепежа
Основное направление развития — углубление интеграции российского и международного стандартов. В ближайшие 3-5 лет ожидается выпуск новых ГОСТ Р ИСО на специальные подтипы заклёпок — мульти-захватные (с расширенным диапазоном пакета 0.5-12 мм), герметичные (с EPDM-шайбой для кровельных швов), структурные (повышенной прочности для несущих конструкций). Все они будут идти параллельно с соответствующими DIN-документами без существенных отличий по сути требований.
Второе направление — внедрение QR-кодов и цифрового паспорта партии. Уже сейчас крупные европейские производители крепежа печатают QR-код на коробке, по которому открывается полный паспорт партии с историей производства, химическим составом плавки, протоколом испытаний. Российский рынок к этой практике придёт в течение 2-4 лет — это упростит входной контроль партии у заказчика и снимет необходимость в бумажных пакетах документов.
Третье направление — формализация требований к долговечности соединения в эксплуатации. Сейчас стандарты регулируют только прочностные характеристики «новой» заклёпки, но не описывают её поведение через 10-20 лет в реальной атмосферной среде. Появляются предложения добавить раздел «коррозионная стойкость» с методикой ускоренных испытаний в солевом тумане и термоциклировании. Это упростит выбор материала для приморских регионов и фасадов длительной эксплуатации.
Что должен знать снабженец о стандартизации
Принципиальный набор знаний снабженца подрядной организации по стандартизации крепежа. Первое — уметь читать маркировку коробки и распознавать соответствие двум-трём стандартам одновременно. Второе — понимать соответствие материалов: А2 = AISI 304, А4 = AISI 316, AlSt = алюминий-сталь, AlAl = алюминий-алюминий, StSt = сталь-сталь. Третье — знать минимальные нагрузочные характеристики для каждой типовой комбинации диаметр + материал, чтобы быстро сверять с расчётами проектировщика.
Четвёртое — представлять, какие документы тендерная комиссия требует под конкретную спецификацию (сертификат, декларация, паспорт партии, протокол испытаний, сертификат происхождения, сертификат пожарной безопасности). Пятое — знать пути проверки сертификата: реестр аккредитованных лабораторий Росаккредитации, реестр сертификатов соответствия на сайте Росстандарта, реестр деклараций ТР ТС. Это страхует от поставщиков с фальсифицированной документацией, которые периодически появляются на рынке.
FAQ: вопросы по стандартизации крепежа
Что такое стандарт DIN 7337?
DIN 7337 — немецкий промышленный стандарт на вытяжные заклёпки с открытым концом и стандартным буртиком. Регулирует типоразмерный ряд диаметров 2.4-6.4 мм, длин 4-30 мм, диапазон захвата, нагрузочные характеристики (прочность на отрыв и срез), требования к материалу и маркировке. Российский эквивалент — ГОСТ Р ИСО 15977. Оба документа задают идентичные требования по большинству параметров.
Каковы стандарты для заклёпок?
Основные стандарты на крепёжные заклёпки в российской и международной практике: ГОСТ Р ИСО 15977 (вытяжные, локализация ISO 15977), ГОСТ ИСО 16048 (резьбовые клёпальные гайки, локализация ISO 16048), DIN 7337 (вытяжные, немецкий стандарт), DIN 7340 (резьбовые), ГОСТ 10299-10302 (ударные цельные, советская система). Дополнительно — ТР ТС 010/2011 на безопасность машин и оборудования, ТР ТС 004/2011 на низковольтное оборудование (для электроинструмента-заклёпочника).
Что такое стандарт DIN 9021?
DIN 9021 — немецкий стандарт на плоские шайбы увеличенного диаметра. Шайба по DIN 9021 имеет наружный диаметр в 2-3 раза больше внутреннего, что позволяет распределить нагрузку на большой площади тонкого листа или мягкого материала. Часто используется в комплекте с вытяжными заклёпками для крепления тонкого металла или композитных материалов — без шайбы заклёпка может продавить материал при затяжке.
Что такое стандарт DIN 7984?
DIN 7984 — стандарт на винты с цилиндрической головкой пониженной высоты и внутренним шестигранником. К крепёжным заклёпкам напрямую не относится, но часто используется в комплекте с резьбовыми клёпальными гайками — винт DIN 7984 М6 ввинчивается в установленную заклепочную гайку и обеспечивает разъёмное соединение в узлах с регулировкой или съёмных накладках. Низкая головка важна для эстетики и компактных узлов.
Что такое стандарт DIN 1142?
DIN 1142 — стандарт на проволочные обжимные коуши и зажимы для троса. К крепёжным заклёпкам прямого отношения не имеет, упоминается в связке только при работе с тросовыми ограждениями и стропами в составе общего пакета крепежа на объекте. Не путать с DIN 7337 (вытяжные заклёпки) или DIN 7340 (резьбовые клёпальные гайки).
Чем DIN отличается от ГОСТ Р ИСО?
DIN — немецкий промышленный стандарт, ГОСТ Р ИСО — российская локализация международного стандарта ISO, который сам в значительной мере основан на DIN. По крепёжной номенклатуре требования DIN 7337 и ГОСТ Р ИСО 15977 практически идентичны: совпадают допуски, типоразмерный ряд, нагрузочные характеристики, методика испытаний. Различия — в формате записи (латиница vs кириллица в обозначении материалов) и в наборе дополнительных приложений.
Можно ли использовать заклёпки только с маркировкой DIN на тендере по 44-ФЗ?
Формально нет — тендерные комиссии по 44-ФЗ требуют ссылку на российский стандарт (ГОСТ Р ИСО 15977). На практике большинство комиссий принимают двойную маркировку «DIN 7337 + ГОСТ Р ИСО 15977» как достаточное подтверждение. Поставка только с DIN-маркировкой без российского эквивалента возможна, если в техническом задании заказчик явно указал «допускается DIN», но это редко. Стандартный формат — двойная маркировка.
Где проверить сертификат соответствия на крепёж?
Сертификаты соответствия проверяются в публичном реестре Росстандарта по номеру сертификата или ИНН органа сертификации. Декларации ТР ТС — в реестре Росаккредитации. Если сертификат отсутствует в реестре — это подделка или просроченный документ, его нельзя принимать к тендерной заявке. Прямой поставщик обычно выкладывает сканы действующих сертификатов в открытый доступ на сайте — это гарантирует подлинность.
Итог
Стандартизация крепежа в России прошла путь от советских ГОСТов на ударные цельные заклёпки к современной двойной системе «DIN + ГОСТ Р ИСО» с почти идентичными требованиями. Российский рынок промышленного крепежа сегодня синхронизирован с европейским по основным параметрам, и партии с маркировкой «DIN 7337 + ГОСТ Р ИСО 15977» одновременно принимаются на тендерные объекты в России и в странах ЕАЭС. Для подрядной организации это означает упрощённый выбор поставщика — достаточно сверить два индикатора (наличие двойной маркировки + действующие сертификаты в публичных реестрах), и партия гарантированно подходит для тендерных объектов и плановых поставок без формальных рисков отклонения документов комиссией.
