В машиностроении и производстве ёмкостей под давлением днище — это ключевой элемент конструкции, отвечающий за герметичность, прочность и долговечность изделия. От его формы зависят не только технические характеристики, но и эксплуатационные возможности, а также экономическая целесообразность изготовления. Такие предприятия как https://tansutech.com/bottom, производят различные типы днищ в соответствии с государственными стандартами (ГОСТ), что позволяет использовать их в самых разных отраслях — от химической промышленности до пищевого производства.
В этой статье разберём основные виды днищ — плоские, эллиптические, конические и торосферические — их особенности, преимущества и недостатки, а также случаи, когда каждый тип является оптимальным.
Значение формы днища в конструкции
Днище является завершающим элементом корпуса цилиндрической ёмкости или аппарата. Оно воспринимает внутреннее или внешнее давление, распределяет его по поверхности, предотвращает утечку содержимого и обеспечивает возможность присоединения технологических патрубков.
Правильно выбранная форма днища:
-
снижает концентрацию напряжений;
-
повышает устойчивость к деформации;
-
уменьшает толщину необходимого материала (а значит, и вес);
-
упрощает технологию изготовления.
Выбор формы зависит от:
-
условий эксплуатации (давление, температура, агрессивность среды);
-
технологических возможностей производства;
-
стоимости материала и обработки;
-
нормативных требований.
Плоское днище
Описание
Плоское днище представляет собой листовой диск, приваренный к корпусу цилиндра. Оно имеет простейшую геометрию и изготавливается сравнительно легко.
Преимущества
-
Простота изготовления и минимальная стоимость;
-
Лёгкость ремонта и замены;
-
Удобство монтажа технологических отверстий.
Недостатки
-
Низкая устойчивость к высокому внутреннему давлению — при значительных нагрузках требуется увеличение толщины металла;
-
Концентрация напряжений в зоне сварного шва.
Применение
Плоские днища применяют:
-
в ёмкостях для хранения без давления;
-
в резервуарах с небольшим избыточным давлением;
-
в технологических баках для жидкостей и сыпучих материалов.

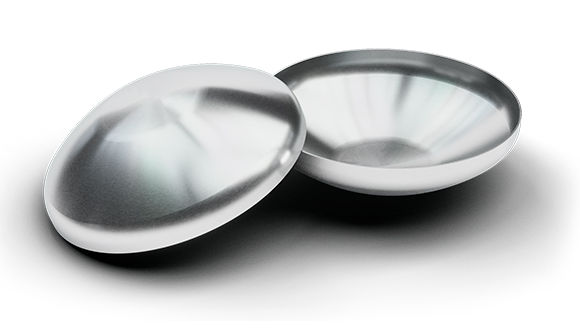

Эллиптическое днище
Описание
Эллиптическое днище имеет форму половины эллипсоида вращения. Оно плавно соединяется с цилиндрической частью, что обеспечивает равномерное распределение напряжений.
Преимущества
-
Высокая прочность при умеренной толщине металла;
-
Меньший вес по сравнению с плоским днищем при тех же условиях давления;
-
Хорошая аэродинамика и гидродинамика внутри ёмкости.
Недостатки
-
Более сложная технология производства — требуется штамповка или вытяжка;
-
Более высокая стоимость по сравнению с плоским.
Применение
Эллиптические днища используются:
-
в резервуарах под давлением (паровые котлы, автоклавы);
-
в теплообменных аппаратах;
-
в пищевых и фармацевтических ёмкостях.
Стандарты
На территории России часто применяют ГОСТ 6533-78, регламентирующий параметры и допуски эллиптических днищ.
Коническое днище
Описание
Коническое днище — это элемент, имеющий форму усечённого конуса, направленного вершиной вниз. Часто применяется в аппаратах, где необходимо обеспечить полное опорожнение содержимого.
Преимущества
-
Обеспечивает естественный слив жидкостей и сыпучих материалов;
-
Удобно для установки разгрузочных патрубков;
-
Простота изготовления для больших диаметров.
Недостатки
-
Неравномерное распределение напряжений (особенно в зоне перехода к цилиндру);
-
Может потребовать дополнительного усиления.
Применение
Конические днища востребованы:
-
в бункерах и силосах;
-
в аппаратах химической промышленности;
-
в ёмкостях для сыпучих и вязких материалов.
Торосферическое днище
Описание
Торосферическое днище сочетает сферическую центральную часть и кольцевой тороидальный пояс по периферии. Это оптимальный компромисс между прочностью и экономичностью.
Преимущества
-
Хорошее распределение напряжений;
-
Меньшая высота по сравнению с эллиптическим днищем при сходной прочности;
-
Экономия материала по сравнению со сферическим.
Недостатки
-
Более сложная конфигурация, требующая специального оборудования;
-
Трудность в ремонте и замене.
Применение
Торосферические днища применяются:
-
в сосудах под давлением;
-
в реакторах и автоклавах;
-
в транспортных цистернах.
Стандарты
Часто изготавливаются по ГОСТ 52630-2012 или ОСТ 26-291-94.
Сравнительная таблица
| Тип днища | Прочность при давлении | Сложность изготовления | Масса при равных условиях | Оптимальная сфера применения |
|---|---|---|---|---|
| Плоское | Низкая | Низкая | Высокая | Баки без давления, резервуары |
| Эллиптическое | Высокая | Средняя | Средняя | Сосуды под давлением |
| Коническое | Средняя | Средняя | Средняя | Силосы, бункеры, сливы |
| Торосферическое | Высокая | Высокая | Низкая/средняя | Реакторы, автоклавы |
Как выбрать подходящую форму днища
При выборе формы инженеры учитывают:
-
Расчётное давление — чем оно выше, тем более обтекаемую форму стоит выбирать.
-
Материал корпуса — для высокопрочных сталей можно уменьшить толщину, сохранив форму.
-
Условия эксплуатации — температура, химическая агрессивность среды.
-
Технологические возможности завода — наличие штамповочного оборудования, термообработки.
-
Экономику проекта — баланс между затратами на изготовление и сроком службы.
Заключение
Форма днища напрямую влияет на надёжность, стоимость и функциональность всей ёмкости. Плоские днища экономичны, но ограничены по давлению; эллиптические и торосферические — оптимальны для работы под давлением; конические — незаменимы там, где важен полный слив.
Понимание различий между типами днищ позволяет инженерам и проектировщикам принимать оптимальные решения, обеспечивая безопасность и долговечность оборудования.
