Газгольдер — это резервуар для хранения сжиженного углеводородного газа, который используется как источник автономного газоснабжения частного дома. Такая система позволяет получать газ там, где нет подключения к магистральной сети. Топливо хранится на участке, а затем по мере необходимости поступает к котлу, плите, водонагревателю или другому газовому оборудованию.
Главная особенность газгольдера заключается в том, что газ внутри него находится сразу в двух состояниях: часть топлива представляет собой жидкость, а свободное пространство над ней заполнено паровой фазой. Именно испарение сжиженного газа позволяет поддерживать подачу топлива к домашнему оборудованию без отдельного насоса, постоянно перекачивающего газ к котлу.
Что находится внутри газгольдера
Для автономного газоснабжения обычно применяют сжиженный углеводородный газ, состоящий преимущественно из пропана и бутана в определенном соотношении. При повышенном давлении эти углеводороды переходят в жидкое состояние, поэтому значительный запас топлива можно разместить в сравнительно компактной емкости.
Газгольдер никогда не заполняют жидкой фазой полностью. Над поверхностью топлива остается свободное пространство, необходимое для образования паровой фазы и изменения объема жидкости при колебаниях температуры.
Внутри резервуара одновременно происходят два взаимосвязанных процесса:
- часть жидкого газа испаряется и переходит в газообразное состояние;
- при изменении температуры и давления часть паров может снова конденсироваться.
Так устанавливается определенное равновесие между жидкой и газовой фазами. Пока в резервуаре остается достаточное количество топлива и условия позволяют ему испаряться, система способна подавать газ потребителям.
Газовые приборы в доме обычно используют не жидкую фазу, а пары топлива. По этой причине работоспособность автономного газоснабжения зависит не только от количества газа в емкости, но и от того, насколько интенсивно он способен испаряться.
Как газ поступает из резервуара в дом
Когда котел или другой прибор начинает расходовать газ, давление в паровом пространстве резервуара немного снижается. Нарушается равновесие между жидкостью и паром, и новая порция сжиженного топлива начинает испаряться.
Образовавшийся газ занимает пространство над жидкостью и компенсирует расход. Этот процесс продолжается автоматически.
Общую цепочку движения топлива можно представить так:
- сжиженный газ хранится в резервуаре;
- часть жидкости испаряется;
- газовая фаза поступает к арматуре газгольдера;
- давление снижается до уровня, подходящего для домашней системы;
- газ проходит по наружному газопроводу;
- после ввода в дом он поступает к подключенным приборам.
Пользователю не требуется вручную запускать испарение или регулировать каждую порцию топлива. При исправной и правильно спроектированной системе процесс идет за счет физических свойств сжиженного газа и работы установленной арматуры.
Почему газгольдер находится под давлением
Давление внутри резервуара необходимо для сохранения топлива в сжиженном состоянии и образования паровой фазы над его поверхностью. Его величина не остается постоянной.
Особенно заметно на давление влияет температура. При нагревании испарение становится интенсивнее, а давление паров повышается. При охлаждении давление снижается.
На работу системы также влияют:
- состав газовой смеси;
- количество жидкости в резервуаре;
- температура грунта или окружающего воздуха;
- интенсивность потребления газа;
- площадь поверхности испарения;
- состояние регулирующей арматуры.
Давление непосредственно в емкости выше того, которое требуется бытовому котлу или плите. Подавать газ к домашнему оборудованию непосредственно с давлением резервуара нельзя. Между газгольдером и внутренней газовой системой используются устройства, которые обеспечивают необходимое снижение и стабилизацию давления.
Для чего нужен редуктор
Редуктор — один из ключевых элементов автономной газовой системы. Его задача заключается в преобразовании сравнительно высокого и меняющегося давления газа на стороне резервуара в более низкое и стабильное давление, необходимое потребителям.
Без такой регулировки работа бытового газового оборудования была бы невозможной и небезопасной.
Редуктор должен сохранять требуемые параметры подачи при изменении:
- температуры;
- количества газа в емкости;
- интенсивности его расходования;
- давления паровой фазы.
В системе могут использоваться несколько ступеней регулирования. Конкретная конструкция зависит от проекта автономного газоснабжения и применяемого оборудования.
Газгольдер поэтому нельзя рассматривать как обычную металлическую емкость с трубой до дома. Резервуар является лишь частью комплекса, в котором за хранение, регулирование и безопасную передачу топлива отвечают разные элементы.
Из чего состоит система автономного газоснабжения
Состав оборудования может различаться, но типовая система включает резервуар, запорно-регулирующую арматуру, устройства контроля, наружный газопровод и оборудование внутри здания.
Резервуар
В нем находится основной запас сжиженного газа. Емкость рассчитана на работу под давлением и должна соответствовать условиям эксплуатации.
Запорная арматура
Она позволяет перекрывать отдельные участки системы и контролировать движение газа. Арматура необходима при обслуживании, заправке и других операциях.
Предохранительные устройства
Их назначение связано с защитой резервуара от недопустимых режимов работы. Система должна учитывать возможность изменения давления при нагреве и других внешних воздействиях.
Указатель уровня
Он позволяет оценивать количество жидкого топлива в емкости. Такой прибор показывает именно степень заполнения резервуара, а не обычное бытовое давление газа в трубопроводе.
Редуцирующее оборудование
Оно уменьшает и стабилизирует давление перед подачей топлива потребителям.
Газопровод
По нему газ проходит от резервуара до здания. Конструкция и прокладка такого трубопровода относятся к проектируемой части системы газоснабжения.
Внутреннее газовое оборудование
После ввода в здание топливо распределяется между котлом, плитой, водонагревателем и другими предусмотренными проектом устройствами.
Все эти части работают совместно. Неисправность или неправильный подбор одного элемента способен повлиять на функционирование всей системы.
Почему газгольдер не заполняют до краев
Сжиженное топливо расширяется при повышении температуры. Если резервуар заполнить полностью, жидкости будет некуда увеличиваться в объеме.
Свободная зона над жидкой фазой нужна и для образования паров газа. Именно из нее топливо обычно отбирается для последующей подачи к редуктору и бытовым приборам.
Поэтому полный геометрический объем емкости и полезный объем заправки — не одно и то же. Допустимая степень заполнения определяется требованиями к безопасной эксплуатации конкретного оборудования.
Попытка ориентироваться только на общий объем резервуара дает неправильное представление о количестве топлива, которое реально может находиться внутри.
Что происходит, когда включается отопительный котел
Работу газгольдера проще понять на примере отопления дома.
Пока котел выключен, в резервуаре существует равновесие между жидкой и паровой фазами. Газопровод находится под рабочим давлением, а расход топлива минимален или отсутствует.
После запуска горелки котел начинает потреблять газ. Паровая фаза покидает резервуар, и ее количество уменьшается. Давление имеет тенденцию к снижению.
Часть жидкости испаряется и восполняет израсходованный газ. Затем новая порция паров проходит через регулирующее оборудование и поступает к котлу.
Чем выше мощность работающих приборов, тем больше топлива требуется испарить за единицу времени. По этой причине способность системы обеспечивать необходимый расход зависит не только от общего запаса газа.
Если одновременно работают отопление, приготовление пищи и нагрев воды, потребление увеличивается. Резервуар должен обеспечивать достаточное образование паровой фазы для такой нагрузки.
Почему зимой работа системы меняется
Испарение сжиженного газа тесно связано с температурой. При понижении температуры условия становятся менее благоприятными, особенно для компонентов смеси с более высокой температурой кипения.
Пропан сохраняет способность испаряться при значительно более низких температурах, чем бутан. Поэтому состав топлива имеет значение для зимней эксплуатации автономной системы.
Температура влияет сразу на несколько процессов:
- давление насыщенных паров;
- интенсивность испарения;
- способность резервуара обеспечивать требуемый расход;
- соотношение компонентов в жидкой и газовой фазах.
Если топливо расходуется интенсивно, испарение дополнительно охлаждает оставшуюся жидкость. При неблагоприятных условиях производительность испарения может стать ограничивающим фактором.
Именно этим объясняется важность не только номинального объема газгольдера, но и условий его размещения, расчетной нагрузки дома и состава используемого топлива.

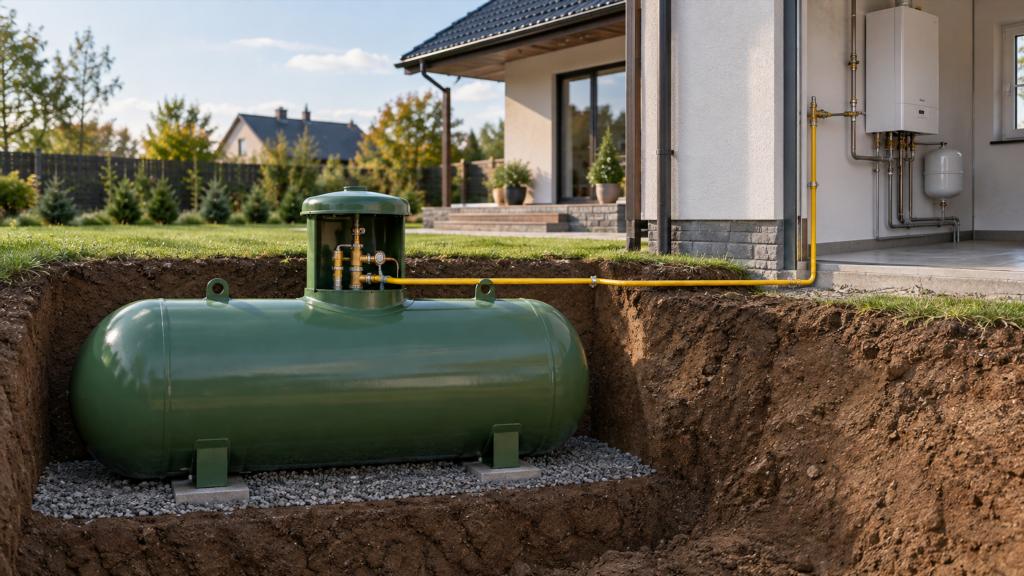

Зачем газгольдер размещают под землей
Для частных домов широко применяют подземные резервуары. Такое размещение имеет важное эксплуатационное преимущество: температура грунта на расчетной глубине меняется менее резко, чем температура наружного воздуха.
Зимой это помогает уменьшить влияние сильного мороза на сжиженный газ. Летом резервуар меньше нагревается от солнца и высокой температуры воздуха.
Подземное размещение не означает, что резервуар можно просто закопать в любом месте участка. Газгольдер относится к оборудованию, работающему со сжиженным горючим газом под давлением. Для него учитываются условия грунта, защита металлической емкости, возможность обслуживания, расположение относительно зданий и коммуникаций и другие требования проекта.
Наземные решения тоже существуют. Их работа основана на тех же физических процессах, но влияние наружной температуры на резервуар становится более выраженным.
Что происходит по мере опустошения газгольдера
Расход топлива не выглядит как простое понижение уровня жидкости в обычной бочке.
Из газгольдера отбирается паровая фаза, а жидкость постепенно испаряется, компенсируя этот расход. Поэтому уровень сжиженного топлива со временем уменьшается.
При малом остатке меняются условия испарения. Снижается площадь контакта жидкой фазы с внутренним пространством резервуара, а состав оставшегося топлива может отличаться от первоначального, поскольку отдельные компоненты смеси испаряются неодинаково.
Особенно заметны подобные процессы в холодное время года и при большой нагрузке.
До полного физического исчезновения жидкости доводить систему обычно нецелесообразно. Заправку планируют заранее, ориентируясь на показания уровня и характер потребления.
Как происходит заправка
Газ доставляется специальным автомобилем и через предназначенную для этого арматуру перекачивается в резервуар в жидком состоянии.
Во время заправки контролируется степень заполнения емкости. Свободное паровое пространство сохраняется и после завершения процедуры.
Заправка отличается от подачи природного газа по магистрали. В магистральной системе топливо постоянно приходит из распределительной сети. У владельца газгольдера имеется ограниченный запас, который периодически пополняется.
Частота заправок зависит от многих условий:
- объема емкости;
- площади и теплопотерь дома;
- продолжительности отопительного сезона;
- температуры наружного воздуха;
- количества газовых приборов;
- режима проживания;
- расхода горячей воды;
- фактической эффективности отопительного оборудования.
Два одинаковых по объему газгольдера в разных домах могут расходоваться с совершенно разной скоростью.
Чем газгольдер отличается от газового баллона
Принцип хранения топлива у них похож: сжиженный газ находится под давлением, а над жидкостью образуется паровая фаза. Различия связаны прежде всего с масштабом и устройством системы.
Газгольдер рассчитан на значительный запас топлива и постоянное газоснабжение здания. Он оснащается соответствующей арматурой, связывается с домом стационарным газопроводом и работает как часть автономной инженерной системы.
Баллон содержит гораздо меньший запас и применяется в иных условиях эксплуатации.
Газгольдер также не следует путать с резервуаром для природного газа в обычном газообразном состоянии. Компактность автономной системы достигается именно благодаря хранению топлива в сжиженной форме.
Почему объем газгольдера не равен его производительности
Большой резервуар способен хранить больше топлива, но это еще не означает, что при любых условиях он обеспечит любой требуемый расход.
Для работы отопительного оборудования важны две разные характеристики: запас энергии и способность получить нужное количество газовой фазы в конкретный момент.
На производительность испарения влияют температура жидкости, состав газа, геометрия резервуара и интенсивность потребления.
Дом может иметь значительный запас топлива, но при неблагоприятных условиях скорость образования паровой фазы окажется недостаточной для очень высокой одновременной нагрузки. Именно поэтому параметры автономной системы определяют не только по желаемой периодичности заправки.
Как газгольдер взаимодействует с котлом
Для самого котла правильно организованное автономное газоснабжение должно обеспечивать топливо с требуемыми рабочими характеристиками. Котлу не требуется знать, находится ли источник газа за пределами участка в магистральной сети или хранится в резервуаре.
Различия сосредоточены перед прибором: в способе хранения топлива, регулировании давления и характеристиках используемого газа.
При этом оборудование должно быть рассчитано или настроено для соответствующего вида топлива. Природный газ из магистрали и сжиженные углеводородные газы отличаются по своим характеристикам. Нельзя считать их полностью взаимозаменяемыми без учета требований производителя газового оборудования и проекта системы.
Какие признаки могут указывать на проблемы с подачей газа
Нормально работающая система должна обеспечивать устойчивую подачу топлива в пределах предусмотренной нагрузки. Изменения в работе оборудования могут быть связаны не только с количеством газа в резервуаре.
Причинами проблем способны стать:
- слишком малый остаток топлива;
- низкая температура и недостаточное испарение;
- неподходящий состав газовой смеси для условий эксплуатации;
- неисправность редуцирующего оборудования;
- нарушение работы арматуры;
- проблемы с газопроводом;
- неисправность самого котла или другого потребителя.
Самостоятельное вмешательство в арматуру резервуара, редукторы или газопровод опасно. Диагностику систем с горючим газом проводят специалисты, имеющие соответствующую квалификацию и необходимое оборудование.
Запах газа, подозрение на утечку, необычная работа оборудования или повреждение элементов системы требуют прекращения потенциально опасных действий и обращения в профильную аварийную или сервисную службу.
От чего зависит стабильная работа газгольдера
Газгольдер работает не изолированно, а как часть единой системы. Его способность снабжать дом газом определяется сочетанием характеристик резервуара, топлива и подключенного оборудования.
Особенно важны:
- соответствие емкости потреблению дома;
- достаточная способность топлива испаряться при расчетных температурах;
- правильное регулирование давления;
- исправность защитной и запорной арматуры;
- подходящий состав сжиженного газа;
- корректная работа наружного и внутреннего газопровода;
- совместимость котла и других приборов с используемым топливом;
- своевременное техническое обслуживание.
Принцип действия при этом остается достаточно простым. В резервуаре хранится сжиженный газ. Часть его постоянно образует паровую фазу. Когда домашнее оборудование начинает расходовать топливо, давление паров уменьшается, новая часть жидкости испаряется, а образовавшийся газ через систему регулирования поступает в дом.
Газгольдер тем самым выполняет сразу две функции: хранит большой запас топлива в компактной форме и обеспечивает источник газовой фазы для автономной системы. Сам резервуар не производит газ и не нагнетает его к котлу подобно насосу. Подача основана на испарении сжиженного топлива и разнице давлений, а необходимые рабочие параметры обеспечиваются арматурой и регулирующим оборудованием.
Именно сочетание резервуара, процессов испарения, контроля давления и стационарного газопровода превращает запас сжиженного топлива на участке в полноценную систему автономного газоснабжения частного дома.
