Расстояние между трубами водяного тёплого пола напрямую связано с тем, насколько равномерно нагревается поверхность и какую тепловую нагрузку способна покрывать система. Слишком редкое расположение труб может привести к заметной разнице температур между участками пола, а чрезмерно плотное — увеличить длину контуров и усложнить гидравлический режим.
При этом расстояние между соседними участками трубы нельзя рассматривать отдельно от конструкции дома. На результат влияют теплопотери помещения, температура теплоносителя, свойства напольного покрытия, устройство стяжки, расположение наружных стен и даже геометрия комнаты.
Именно сочетание этих факторов определяет, как будет работать напольное отопление после отделки пола.

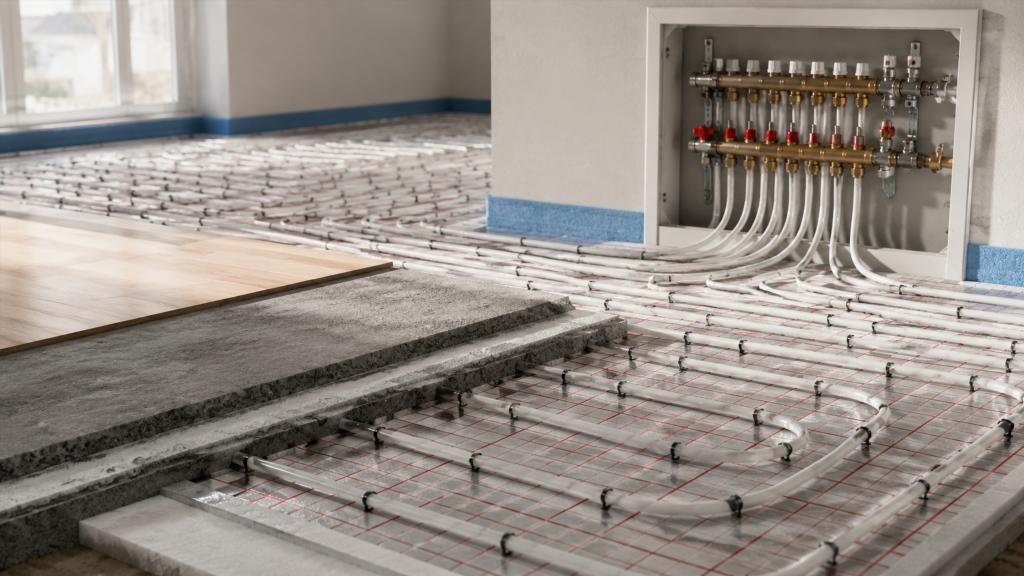

Что означает расстояние между трубами тёплого пола
Под расстоянием между трубами обычно понимают шаг укладки — промежуток между соседними параллельными участками отопительного контура.
Этот параметр влияет прежде всего на плотность распределения источников тепла внутри конструкции пола. Чем ближе расположены трубы, тем больше нагревающих участков приходится на определённую площадь. При увеличении расстояния между ними отдельные зоны поверхности сильнее зависят от способности стяжки распределять тепло в стороны.
Труба нагревает не только материал непосредственно над собой. Тепло распространяется через окружающий слой стяжки, поэтому поверхность пола работает как относительно большая теплоотдающая плоскость.
Однако способность конструкции выравнивать температуру ограничена. Если трубы расположены слишком далеко друг от друга для конкретных условий, над ними пол может быть заметно теплее, чем между ними.
В результате выбор шага связан сразу с несколькими задачами:
- обеспечить достаточно равномерную температуру поверхности;
- покрыть требуемую тепловую нагрузку помещения;
- сохранить приемлемую длину отопительного контура;
- избежать чрезмерного гидравлического сопротивления;
- учитывать допустимую температуру напольного покрытия;
- согласовать напольное отопление с остальной системой отопления дома.
Поэтому одинаковая схема для всех комнат не всегда даёт одинаковый результат.
Как шаг труб влияет на прогрев поверхности
Тепло от трубы постепенно распространяется через окружающий материал. В традиционной конструкции значительная часть этого процесса происходит в стяжке.
Над трубой температура обычно выше. По мере удаления от неё нагрев ослабевает. Тепловые потоки от соседних труб частично перекрываются, благодаря чему поверхность становится более равномерной.
Что происходит при увеличении расстояния
При более редком расположении труб между соседними источниками тепла появляется более широкая зона.
Если теплопроводность конструкции и тепловая нагрузка позволяют, поверхность всё ещё может прогреваться достаточно равномерно. Но с ростом расстояния увеличивается вероятность появления выраженной разницы температур.
Это особенно заметно в помещениях с высокими теплопотерями или при покрытиях, которые ограничивают передачу тепла в комнату.
Слишком большой шаг может сопровождаться несколькими признаками:
- заметно более тёплыми участками над трубами;
- прохладными полосами между ними;
- недостаточной теплоотдачей пола;
- необходимостью повышать температуру теплоносителя;
- снижением комфорта при ходьбе босиком.
Само наличие температурной разницы не означает неисправность. Пол физически не может иметь абсолютно одинаковую температуру в каждой точке. Важна величина этих различий и их влияние на комфорт и способность системы обогревать помещение.
Что происходит при уменьшении расстояния
Более плотное расположение труб способствует равномерному распределению тепла и позволяет увеличить теплоотдачу при сопоставимых условиях.
Но уменьшать расстояние бесконечно не имеет смысла.
Чем плотнее располагается труба, тем больше её требуется на ту же площадь. Увеличивается общая длина контуров, растут потери давления, а распределение теплоносителя по системе становится более требовательным к проектированию.
После определённой точки дальнейшее уменьшение шага может давать сравнительно небольшое улучшение теплоотдачи при заметном усложнении системы.
Теплопотери помещения — один из главных факторов
Напольное отопление должно компенсировать тепло, которое помещение теряет через наружные конструкции и вентиляцию.
У комнаты с несколькими наружными стенами тепловая нагрузка обычно выше, чем у внутреннего помещения такой же площади. Большие окна, недостаточно утеплённые стены или перекрытия также увеличивают потери тепла.
Поэтому две комнаты одинакового размера могут требовать совершенно разного подхода к распределению труб.
На теплопотери влияют:
- площадь наружных стен;
- характеристики утепления;
- размер и свойства окон;
- расположение помещения в здании;
- наличие холодного помещения снизу или сверху;
- расчётная температура внутри дома;
- воздухообмен;
- особенности климата.
Если теплопотери невелики, системе не требуется передавать через каждый квадратный метр пола большое количество тепла.
При высокой нагрузке плотность теплового потока становится намного важнее.
Почему возле окон и наружных стен условия отличаются
Холодные наружные конструкции создают участки с повышенными теплопотерями. Особенно заметное влияние могут оказывать большие оконные проёмы.
Воздух около холодной поверхности охлаждается и опускается вниз, что может создавать ощущение прохлады даже при нормальной средней температуре комнаты.
Поэтому в проектах напольного отопления иногда используют неравномерное распределение трубы. Более интенсивно обогреваемые участки формируют там, где тепловая нагрузка выше, а во внутренних зонах помещения плотность расположения труб может отличаться.
Такой подход позволяет учитывать реальное распределение теплопотерь, а не воспринимать всю площадь комнаты как одинаковую.
Однако изменение шага влияет на длину трубы и гидравлические характеристики контура, поэтому зональное распределение должно рассматриваться вместе с системой в целом.
Как напольное покрытие влияет на расстояние между трубами
Трубы скрыты внутри конструкции, а тепло должно пройти через несколько слоёв прежде, чем попадёт в помещение.
Финишное покрытие становится частью этого пути.
Плитка и камень
Керамические и каменные покрытия обычно хорошо передают тепло. Они сравнительно мало препятствуют тепловому потоку и позволяют эффективно использовать низкотемпературное отопление.
При одинаковой температуре теплоносителя такая поверхность обычно передаёт тепло в комнату легче, чем покрытие с большим термическим сопротивлением.
Ламинат и инженерные покрытия
Слоистые напольные материалы могут иметь более высокое сопротивление теплопередаче. Также для них часто существенна допустимая температура поверхности.
Это означает, что попытка компенсировать неудачное распределение труб простым повышением температуры системы может оказаться нежелательной.
При проектировании учитывают характеристики конкретного покрытия и рекомендации его изготовителя по применению с напольным отоплением.
Дерево
Древесина чувствительна к температуре и влажности. Её теплопроводность также отличается от керамики.
Чем толще деревянный слой, тем сильнее он может ограничивать теплопередачу.
Поэтому работа тёплого пола с массивной деревянной отделкой и с тонкой плиткой будет различаться даже при одинаковом расположении труб.
Ковровые покрытия
Ковролин, ковры и некоторые подложки способны заметно уменьшать теплоотдачу поверхности.
Особенно важно учитывать не только само декоративное покрытие, но и находящиеся под ним дополнительные слои.
Значение стяжки
Расстояние между трубами нельзя отделять от материала, который их окружает.
Стяжка выполняет сразу несколько функций: защищает трубы, распределяет нагрузку и участвует в передаче тепла.
Чем лучше материал проводит и распределяет тепло, тем слабее локальные температурные перепады проявляются на поверхности.
Однако увеличивать толщину слоя только ради выравнивания температуры тоже не всегда выгодно. Большая тепловая масса медленнее прогревается и остывает. Система становится более инерционной.
Это не обязательно недостаток. В доме с постоянным отоплением высокая тепловая инерция может способствовать стабильности температуры. В помещениях, где требуется быстро менять режим, она может быть менее удобна.
Связь расстояния между трубами с длиной контура
Уменьшение шага означает, что на один квадратный метр приходится больше трубы.
Это простое геометрическое следствие существенно влияет на систему отопления.
При росте длины трубопровода увеличивается сопротивление движению теплоносителя. Насосу приходится преодолевать большие потери давления, а распределять расход между разными контурами становится сложнее.
Поэтому нельзя рассуждать только по принципу «чем плотнее, тем лучше».
У слишком длинных контуров могут возникать проблемы:
- повышенное гидравлическое сопротивление;
- сложность балансировки;
- заметная разница температуры теплоносителя между началом и концом контура;
- необходимость более внимательно подбирать расходы;
- ухудшение совместной работы нескольких петель на одном коллекторе.
Разделение большой площади на несколько контуров позволяет управлять длиной трубопроводов, но само по себе тоже требует согласования с коллектором и гидравлическим расчётом.
Температура теплоносителя тоже имеет значение
Один и тот же шаг может давать различную теплоотдачу при разных температурах воды.
Чем больше разница между температурой поверхности отопительной конструкции и воздухом комнаты, тем интенсивнее происходит передача тепла.
Но повышать температуру теплоносителя без ограничений нельзя.
Напольное отопление ценится именно как низкотемпературная система. Чрезмерный нагрев способен ухудшить комфорт и создать неблагоприятные условия для некоторых видов напольной отделки.
Поэтому задачу обычно рассматривают комплексно: тепловую нагрузку стараются обеспечить сочетанием площади отопления, температуры системы, расположения труб и свойств конструкции пола.
Если недостаток теплоотдачи приходится постоянно компенсировать чрезмерно горячим теплоносителем, причиной может быть неудачная конструкция пола, большие теплопотери помещения или несоответствие возможностей тёплого пола требуемой нагрузке.
Почему площадь комнаты не определяет шаг напрямую
Размер помещения влияет на количество трубы и количество контуров, однако сам по себе не говорит, насколько плотно должны располагаться трубы.
Маленькая угловая комната с большим окном может иметь более высокую удельную тепловую нагрузку, чем просторное внутреннее помещение.
Поэтому вопрос нельзя сводить к формуле «для такой площади нужен такой шаг».
Гораздо важнее оценивать тепловые характеристики ограждающих конструкций и требуемую теплоотдачу с единицы площади.
Площадь становится особенно важной при оценке общей длины труб и разделении системы на контуры.
Равномерный и переменный шаг
У тёплого пола возможны разные способы распределения трубы по комнате.
Равномерное расположение
При равномерном варианте расстояние между соседними участками трубы сохраняется приблизительно одинаковым по всей отопительной площади.
Такое решение проще воспринимать и проектировать. Оно подходит для помещений, где тепловая нагрузка распределена относительно равномерно.
Но стены и окна в реальном доме редко имеют одинаковые теплотехнические характеристики с внутренними перегородками.
Переменное расположение
Переменный шаг позволяет изменить плотность труб в отдельных участках.
Его смысл заключается не в декоративной сложности схемы, а в возможности адаптировать распределение тепла к особенностям помещения.
Более интенсивный нагрев может требоваться около наружного остекления или других зон повышенных теплопотерь.
При этом изменение расстояния не должно нарушать допустимую длину контура или создавать сложный гидравлический режим.
Схема укладки и равномерность температуры
На работу поверхности влияет не только расстояние между трубами, но и порядок прохождения теплоносителя.
По мере движения по контуру вода отдаёт тепло и постепенно охлаждается.
Если подающая и возвратная части расположены неудачно, одна область помещения может систематически получать более горячий теплоноситель, а другая — более холодный.
Схемы, в которых более тёплые и более холодные участки трубы чередуются, помогают сглаживать разницу температуры поверхности.
Поэтому одинаковый шаг ещё не гарантирует одинаковый прогрев всей комнаты.
Мебель и стационарные конструкции
Не вся площадь комнаты обязательно участвует в отоплении одинаково.
Крупная стационарная мебель без воздушного зазора, встроенные шкафы, некоторые сантехнические элементы и другие конструкции ограничивают передачу тепла от пола непосредственно в помещение.
Расположение таких объектов учитывают ещё на стадии планирования системы.
Особое внимание требуется не к отдельному предмету мебели, который со временем можно переставить, а к постоянным конструкциям, положение которых известно заранее.
При этом чрезмерное исключение площади из отопления тоже может создать проблему: активная площадь пола уменьшается, а необходимую тепловую нагрузку приходится распределять по оставшимся участкам.
Роль утепления под тёплым полом
Тепло должно преимущественно поступать в помещение, а не уходить в расположенные ниже конструкции.
Если сопротивление теплопередаче вниз недостаточно, часть энергии расходуется неэффективно.
Особенно заметна эта проблема над грунтом, холодным подвалом или другими неотапливаемыми пространствами.
В таком случае изменение расстояния между трубами не устраняет основную причину потерь. Можно сделать расположение труб плотнее и увеличить подачу тепла, но значительная часть дополнительной энергии всё равно будет уходить в нежелательном направлении.
Поэтому конструкция утепления влияет на реальную эффективность системы не меньше, чем геометрия контура.
Почему нельзя выбирать расстояние только по готовой таблице
Табличные значения удобны для предварительного понимания системы, но не отражают всех характеристик конкретного помещения.
Два пола с одинаковым расположением труб могут работать совершенно по-разному, если различаются:
- температура теплоносителя;
- материал и устройство стяжки;
- теплопроводность покрытия;
- теплоизоляция снизу;
- температура воздуха;
- теплопотери здания;
- расход воды через контур;
- длина петли;
- расположение наружных конструкций.
Поэтому отдельная цифра без описания исходных условий имеет ограниченную практическую ценность.
Особенно рискованно переносить параметры из одного дома в другой только потому, что помещения похожи по площади.
Типичные ошибки при оценке шага тёплого пола
Часть проблем появляется ещё до монтажа, когда расстояние между трубами выбирают изолированно от остальных параметров системы.
Распространённые ошибки выглядят так:
- одинаковый шаг принимают для всех помещений независимо от теплопотерь;
- плотность труб пытаются использовать как единственный способ увеличить мощность;
- не учитывают сопротивление напольного покрытия;
- игнорируют утепление под отопительной конструкцией;
- не связывают шаг с итоговой длиной контура;
- забывают о повышенных теплопотерях возле наружных стен и остекления;
- оценивают только среднюю температуру пола, не обращая внимания на её распределение;
- предполагают, что более плотная укладка всегда означает пропорционально более высокую эффективность.
Ошибкой может быть и противоположный подход — стремление использовать максимально редкое расположение ради экономии трубы. Стоимость трубопровода составляет лишь часть системы, а исправить выраженную неравномерность нагрева после устройства стяжки намного сложнее.
Может ли тёплый пол быть единственным отоплением
Расстояние между трубами особенно важно, если напольная система рассматривается как основной источник тепла.
У пола есть физические ограничения по теплоотдаче. Поверхность нельзя нагревать до любой температуры только ради покрытия больших теплопотерь.
В хорошо утеплённом доме возможностей низкотемпературного отопления может быть достаточно для значительной части помещений.
Если же здание теряет много тепла, уменьшение шага не обязательно решит проблему. В определённый момент ограничением становится уже допустимая температура поверхности и способность конструкции передавать тепло.
Поэтому сначала оценивают требуемую тепловую мощность, а затем проверяют, может ли выбранная конструкция пола её обеспечить.
Какие параметры следует рассматривать вместе
Расстояние между трубами — лишь один элемент общей системы.
При оценке проекта одновременно рассматривают:
- теплопотери каждого помещения;
- доступную отопительную площадь;
- свойства финишного покрытия;
- устройство и теплопроводность стяжки;
- утепление нижней части конструкции;
- температуру подачи и обратного теплоносителя;
- допустимую температуру поверхности;
- длину отдельных контуров;
- гидравлическое сопротивление;
- распределение расхода через коллектор;
- расположение зон повышенных теплопотерь.
Такой подход помогает избежать ситуации, когда один параметр выглядит правильным отдельно, но плохо сочетается с остальными элементами системы.
Что важнее: минимальное расстояние или правильный баланс
Для тёплого пола нет преимущества в самой по себе максимальной плотности труб.
Хорошая система должна передавать необходимое количество тепла при приемлемой температуре поверхности, равномерно прогревать помещение и сохранять управляемый гидравлический режим.
Если сделать трубы слишком редкими, возрастает риск температурной неоднородности и недостаточной теплоотдачи. Если расположить их неоправданно плотно, увеличиваются длина трубопровода и сопротивление без гарантии существенного улучшения результата.
Поэтому расстояние между трубами тёплого пола выбирают не как самостоятельную величину, а как часть теплотехнического решения. На него влияют теплопотери комнаты, конструкция пола, покрытие, температура системы, длина контуров и распределение тепловой нагрузки по площади.
Наиболее устойчивый результат даёт система, в которой шаг труб согласован со всеми этими параметрами, а не выбран по одной универсальной цифре для всего дома.
