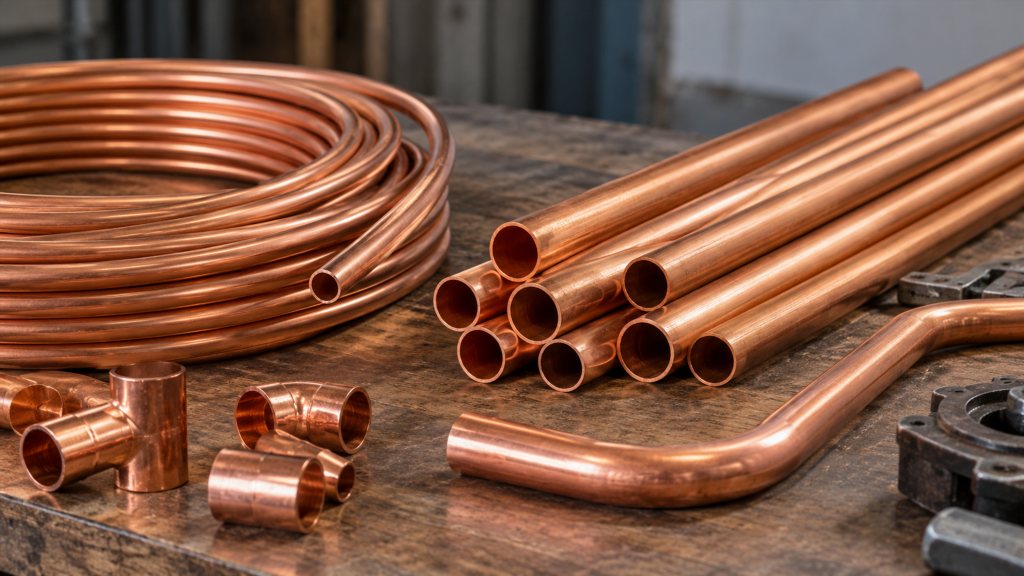

Медные трубы используются в системах водоснабжения, отопления, кондиционирования, холодильном оборудовании и промышленных установках. Помимо высокой теплопроводности и устойчивости к воздействию многих рабочих сред, медь обладает важным технологическим свойством — её механические характеристики можно изменять в процессе обработки. Благодаря этому из одного материала получают трубы с различной прочностью, пластичностью и способностью сохранять форму.
При выборе медной трубы необходимо учитывать не только наружный диаметр и толщину стенки, но и состояние металла. Мягкие, полутвёрдые и твёрдые изделия по-разному ведут себя при изгибе, соединении и воздействии механических нагрузок. Различия особенно заметны при монтаже сложных трубопроводов, где требуется сочетать точную геометрию, герметичность соединений и возможность обходить строительные конструкции.
От чего зависит твёрдость медных труб
Твёрдость медной трубы определяется состоянием металла после изготовления и последующей обработки. Основными технологическими операциями, влияющими на механические свойства, являются холодная деформация и отжиг.
При холодной деформации металл изменяет форму без предварительного нагрева до температуры горячей обработки. В процессе протяжки или прокатки структура меди упрочняется. Возрастает сопротивление пластической деформации, но одновременно уменьшается способность материала изменять форму без повреждений.
Отжиг предполагает нагрев металла до определённой температуры с последующим охлаждением в условиях, соответствующих выбранному технологическому режиму. Такая обработка позволяет снизить внутренние напряжения и восстановить пластичность, утраченную при холодной деформации.
В зависимости от сочетания технологических операций получают три основных состояния труб:
- Мягкое — металл обладает высокой пластичностью, сравнительно легко изгибается и принимает необходимую форму.
- Полутвёрдое — сочетает умеренную пластичность с повышенным сопротивлением деформации.
- Твёрдое — отличается большей прочностью и жёсткостью, лучше сохраняет прямолинейность, но требует более внимательного подхода к гибке.
Разница между этими состояниями не связана с содержанием меди сама по себе. Трубы одинакового химического состава и размера могут иметь разные механические характеристики после соответствующей обработки.
Мягкие медные трубы: особенности и области применения
Мягкие трубы получают после отжига, который восстанавливает пластичность меди. Такие изделия способны изменять форму при сравнительно небольших усилиях, поэтому удобны при монтаже трасс со сложной конфигурацией.
Преимущества мягкого состояния
Главное достоинство мягкой трубы заключается в возможности создавать плавные изгибы без большого количества соединительных элементов. Это особенно полезно там, где трубопровод проходит через ограниченное пространство или должен огибать препятствия.
Например, при прокладке коммуникаций внутри строительных конструкций можно использовать протяжённый участок трубы, сформированный с несколькими поворотами. Уменьшение числа фитингов сокращает количество соединений, герметичность которых необходимо контролировать.
Мягкие трубы часто поставляются в бухтах. Такая форма поставки позволяет отмерять необходимую длину и уменьшать количество соединений на протяжённых участках.
Высокая пластичность также облегчает некоторые операции по подготовке концов труб, включая развальцовку и расширение, если они предусмотрены технологией соединения.
Ограничения при эксплуатации
Пластичность не означает, что мягкую медную трубу можно изгибать произвольным образом. При слишком малом радиусе возникает риск сплющивания сечения, образования складок на внутренней стороне изгиба и чрезмерного растяжения наружной стенки.
Повреждённый участок может сохранять внешнюю целостность, но иметь изменённую геометрию. Сужение проходного сечения увеличивает местное гидравлическое сопротивление, а чрезмерное утонение стенки снижает запас прочности.
Мягкие трубы также чувствительнее к механическим воздействиям, способным вызвать остаточную деформацию. При недостаточном креплении возможны смещения, а при неосторожной транспортировке — образование вмятин.
По этой причине мягкая медь требует соблюдения правил крепления, защиты от случайных нагрузок и применения подходящего инструмента для гибки.
Где используют мягкие трубы
Мягкие медные трубы востребованы при монтаже холодильных и климатических систем, изготовлении змеевиков, прокладке коммуникаций сложной формы и создании трубопроводов, где необходимо уменьшить количество угловых соединений.
В холодильном оборудовании важна не только пластичность, но и соответствие трубы специальным требованиям к чистоте и сухости внутренней поверхности. Обычную трубу для водоснабжения нельзя автоматически считать пригодной для холодильного контура.
Полутвёрдые медные трубы: сочетание пластичности и жёсткости
Полутвёрдое состояние занимает промежуточное положение между мягким и твёрдым. Материал обладает повышенным сопротивлением деформации по сравнению с отожжённой медью, но сохраняет возможность обработки с использованием соответствующего оборудования.
Такие трубы применяются в системах, где необходимо обеспечить стабильность геометрии и одновременно сохранить возможность формирования отдельных изгибов.
Особенности механических свойств
Полутвёрдая труба сопротивляется изменению формы сильнее мягкой. При воздействии умеренных монтажных нагрузок она лучше сохраняет прямолинейность, но при необходимости может подвергаться контролируемой гибке.
Возможность изгиба зависит от нескольких факторов:
- наружного диаметра и толщины стенки;
- марки меди и фактического состояния материала;
- радиуса изгиба;
- конструкции используемого трубогиба;
- требований производителя к допустимой деформации.
При работе с полутвёрдой трубой необходимо учитывать упругое восстановление формы. После снятия нагрузки угол изгиба может немного уменьшаться. Этот эффект требует точной настройки оборудования и контроля полученной геометрии.
Применение в инженерных системах
Полутвёрдые трубы подходят для трубопроводов с относительно простой конфигурацией, где преобладают прямые участки, но встречаются отдельные повороты.
Их используют в различных инженерных и технологических конструкциях, если характеристики конкретного изделия соответствуют условиям эксплуатации.
Например, при монтаже разводки отопления вдоль стен полутвёрдая труба позволяет поддерживать аккуратную геометрию трассы. При необходимости отдельные участки можно изгибать инструментом, рассчитанным на соответствующий диаметр и состояние материала.
Однако полутвёрдая труба не всегда способна заменить мягкую. Если трасса содержит множество поворотов с небольшими радиусами, монтаж может оказаться значительно сложнее.
Твёрдые медные трубы: высокая жёсткость и устойчивость формы
Твёрдые трубы получают преимущественно холодной деформацией без последующего полного отжига. В результате металл сохраняет упрочнённое состояние, приобретённое во время изготовления.
Такие изделия обладают большей прочностью при растяжении и сопротивлением остаточной деформации, чем мягкие трубы аналогичного состава.
Преимущества твёрдых труб
Основное преимущество твёрдой меди — способность сохранять заданную геометрию при монтаже и эксплуатации. Это важно при устройстве открытых трубопроводов, технологических магистралей и других конструкций, где требуется прямолинейность участков.
Твёрдые трубы обычно поставляются прямыми отрезками. Их удобно использовать при сборке протяжённых магистралей с заранее определённым расположением соединительных элементов.
Повышенная прочность материала может учитываться при расчёте допустимых нагрузок. Однако утверждать, что любая твёрдая труба выдерживает большее рабочее давление, чем мягкая, некорректно. Допустимое давление зависит также от диаметра, толщины стенки, температуры, условий соединения и требований применяемого стандарта.
Почему твёрдую медь сложнее изгибать
При изгибе наружная часть стенки растягивается, а внутренняя сжимается. Чем меньше радиус, тем значительнее возникающие деформации.
Твёрдая медь обладает меньшим запасом пластичности, поэтому неправильная гибка может привести к образованию трещин, складок или нарушению геометрии сечения.
Для небольших диаметров могут применяться специализированные трубогибы, если такую операцию допускают характеристики изделия. При работе с крупными диаметрами или сложными трассами часто используют фасонные соединительные элементы.
Нельзя ориентироваться только на усилие, необходимое для изгиба. Даже если труба поддаётся инструменту, полученный участок должен соответствовать требованиям к качеству поверхности, форме сечения и толщине стенки.
Как различается прочность мягких, полутвёрдых и твёрдых труб
Механические свойства медных труб можно сравнивать по временному сопротивлению растяжению и относительному удлинению.
Временное сопротивление показывает, какое максимальное напряжение выдерживает материал при испытании на растяжение. Относительное удлинение характеризует способность металла пластически деформироваться до разрушения.
Для примера можно рассмотреть минимальные значения, установленные европейским стандартом EN 1057 для соответствующих состояний медных труб:
| Состояние | Обозначение | Временное сопротивление, не менее |
|---|---|---|
| Мягкое | R220 | 220 МПа |
| Полутвёрдое | R250 | 250 МПа |
| Твёрдое | R290 | 290 МПа |
При переходе от мягкого состояния к твёрдому прочность увеличивается, а пластичность уменьшается. Для мягкого состояния R220 стандарт предусматривает минимальное относительное удлинение 40%, для твёрдого R290 — 3%. Значения для полутвёрдого состояния зависят от размеров трубы.
В российской практике используются и другие обозначения, например М, П и Т по ГОСТ 617-2006. При этом численные характеристики следует проверять по стандарту, марке меди и конкретному исполнению. Прямое сопоставление обозначений из разных нормативных документов без проверки требований не всегда корректно.
Почему высокая прочность не всегда означает лучший выбор
Более прочный материал не обязательно обеспечивает лучшие эксплуатационные характеристики трубопровода.
Если участок должен иметь множество изгибов, повышенная жёсткость осложняет монтаж. Применение дополнительных фитингов увеличивает количество соединений и требования к качеству сборки.
При подборе медных труб специалисты компании АНЭП Металл выделяют различие между отожжённым и неотожжённым состоянием материала. Мягкие трубы отличаются удобством гибки, тогда как твёрдые имеют большую жёсткость и сопротивление деформации. Практическое значение этого различия заключается в необходимости учитывать конструкцию будущего трубопровода, а не выбирать изделие исключительно по показателю прочности.
Состояние металла также необходимо сопоставлять с условиями эксплуатации. При одинаковых размерах трубы могут по-разному реагировать на монтажные нагрузки, но их пригодность для конкретной системы определяется совокупностью технических характеристик.
Как состояние меди влияет на способы соединения
Для монтажа медных труб применяются капиллярная пайка, пресс-соединения, развальцовочные соединения и другие технологии, предусмотренные конструкцией трубопровода.
Выбор способа зависит от назначения системы, диаметра, толщины стенки и требований к герметичности.
Капиллярная пайка
Пайка применяется для соединения труб с соответствующими фитингами или подготовленными соединительными участками.
При выполнении соединения зазор между поверхностями заполняется расплавленным припоем под действием капиллярных сил. Надёжность зависит от правильной подготовки поверхности, выбора припоя, соблюдения температурного режима и качества сборки.
Мягкие, полутвёрдые и твёрдые трубы могут соединяться пайкой при соблюдении требований к конкретной системе.
При этом необходимо учитывать влияние нагрева. Высокотемпературная обработка способна изменить механическое состояние меди вблизи соединения. Участок твёрдой трубы после значительного нагрева может частично или полностью потерять упрочнение, полученное при холодной деформации.
Если расчёт трубопровода зависит от прочностных характеристик материала, изменение состояния металла в зоне соединения нельзя игнорировать.
Пресс-соединения
Пресс-фитинги позволяют создавать соединения без нагрева трубы. Герметичность достигается за счёт механической деформации соединительного элемента и работы предусмотренного конструкцией уплотнения.
Такой способ используется в системах, для которых изготовитель фитингов допускает соответствующее применение.
Однако совместимость определяется не только номинальным диаметром. Необходимо проверять допустимое состояние трубы, требования к толщине стенки, геометрии поверхности и условиям эксплуатации.
Некоторые пресс-системы предусматривают использование дополнительных опорных элементов при монтаже мягких труб. Конкретные требования зависят от конструкции фитинга.
Развальцовочные и механические соединения
Развальцовка часто применяется в холодильной и климатической технике. Конец трубы деформируется специальным инструментом для формирования уплотняющей поверхности.
Мягкая медь подходит для подобных операций благодаря высокой пластичности. Работа с полутвёрдыми и твёрдыми изделиями требует проверки допустимости такой обработки.
При недостаточной пластичности материала в зоне развальцовки могут появляться микротрещины. Слишком сильное затягивание соединения также способно повредить сформированный участок.
Выбор состояния трубы для разных инженерных систем
Условия эксплуатации трубопровода определяют требования не только к прочности, но и к способу прокладки, числу соединений, доступности для обслуживания и характеру внешних нагрузок.
Системы водоснабжения
В водопроводных сетях используются трубы различных состояний, если они соответствуют требованиям к транспортированию питьевой или технической воды.
Мягкая медь удобна для сложных трасс, содержащих множество поворотов. Твёрдая чаще применяется на прямолинейных участках, в том числе при открытой прокладке.
Полутвёрдые изделия могут использоваться там, где необходимо совместить относительно стабильную форму с возможностью выполнения отдельных изгибов.
Для водоснабжения дополнительно учитывают химический состав воды, скорость потока и совместимость материалов трубопровода. Эти факторы влияют на вероятность коррозионных повреждений независимо от твёрдости меди.
Системы отопления
При нагревании медные трубы увеличиваются в длине. Величина температурного расширения определяется характеристиками материала, длиной участка и изменением температуры.
Механическое состояние меди практически не меняет её коэффициент линейного теплового расширения, но влияет на способность трубопровода деформироваться под действием возникающих усилий.
В длинных прямолинейных магистралях необходимо предусматривать компенсацию температурных перемещений. Для этого используются соответствующая конфигурация трассы, компенсирующие участки и правильно расположенные крепления.
Мягкие трубы позволяют создавать плавные изгибы, а твёрдые обеспечивают более стабильную геометрию прямых участков. В обоих случаях крепления должны учитывать температурные перемещения системы.
Кондиционирование и холодильное оборудование
В холодильных контурах медные трубы работают с хладагентами и компрессорными маслами. Здесь особое значение имеют герметичность, чистота внутренней поверхности и устойчивость к рабочему давлению.
Для соединительных трасс часто используют мягкие трубы в бухтах. Они позволяют формировать повороты и прокладывать коммуникации без большого количества дополнительных соединений.
Твёрдые трубы применяются в отдельных конструкциях холодильного оборудования и протяжённых магистралях, когда это предусмотрено проектом.
Независимо от состояния материала трубы должны соответствовать требованиям к холодильным системам. Пригодность обычного медного проката для водоснабжения не означает его пригодности для работы с хладагентом.
Промышленные трубопроводы
В технологических установках выбор зависит от характеристик рабочей среды, давления, температуры и особенностей оборудования.
Если трубопровод подвергается вибрации, необходимо учитывать не только твёрдость металла, но и конструкцию опор, соединений и компенсационных элементов.
Повышенная жёсткость трубы сама по себе не защищает систему от усталостных повреждений. При многократных циклических нагрузках важную роль играют расположение креплений и наличие участков с концентрацией напряжений.
Какие ошибки возникают при выборе медных труб
Неправильный выбор механического состояния материала способен усложнить монтаж и повлиять на надёжность готовой конструкции.
К распространённым ошибкам относятся:
- Выбор твёрдой трубы для трассы с большим количеством поворотов. Монтаж может потребовать дополнительных соединительных элементов или изменения конфигурации.
- Использование мягкой трубы без достаточной механической защиты. При случайном воздействии возможны остаточные деформации и повреждения стенки.
- Гибка без учёта состояния металла. Превышение допустимой деформации приводит к складкам, сплющиванию сечения и трещинам.
- Подбор соединений только по диаметру. Фитинг может иметь ограничения по состоянию трубы, толщине стенки или условиям эксплуатации.
- Игнорирование требований к назначению изделия. Медные трубы общего назначения не всегда подходят для газовых, холодильных и других специальных систем.
Отдельного внимания заслуживает попытка изменить механическое состояние готовой трубы непосредственно на объекте.
Локальный нагрев твёрдой меди действительно может повысить её пластичность. Однако самостоятельный отжиг без контроля температуры и технологического режима способен привести к неоднородности свойств и изменению прочности материала.
В ответственных системах такие операции необходимо выполнять только при наличии подходящей технологии и подтверждённой допустимости обработки.
На что обращать внимание при покупке медных труб
Определить механическое состояние медной трубы исключительно по внешнему виду сложно. Изделия одинакового диаметра могут выглядеть практически идентично, несмотря на существенные различия в прочности и пластичности.
Основным ориентиром служат маркировка, сопроводительная документация и требования стандарта изготовления.
В обозначении трубы могут указываться марка меди, наружный диаметр, толщина стенки, способ изготовления, точность размеров и состояние материала.
Например, обозначения М, П и Т в документации по ГОСТ 617-2006 соответствуют мягкому, полутвёрдому и твёрдому состояниям. При этом следует учитывать, что область применения изделия определяется не только данным стандартом, но и требованиями к конкретной инженерной системе.
Проверка геометрии и поверхности
Перед монтажом необходимо осмотреть наружную и доступную внутреннюю поверхность трубы.
Особое внимание уделяют вмятинам, глубоким рискам, трещинам и деформациям сечения. Подобные дефекты могут повлиять на качество соединения и способность трубопровода выдерживать нагрузки.
Важное значение имеет состояние торцов. Неровный срез, заусенцы и нарушение круглости затрудняют сборку соединений.
При транспортировке мягких труб в бухтах следует избегать чрезмерного сжатия витков и образования резких перегибов. Твёрдые прямолинейные отрезки необходимо защищать от ударов и деформации при погрузке.
Почему нельзя ориентироваться только на цену
Стоимость медной трубы зависит от марки металла, размеров, технологии изготовления, состояния поставки и дополнительных требований к качеству.
Использование более дешёвого изделия не всегда снижает общие затраты на монтаж. Если выбранная труба плохо подходит для конфигурации трассы, может увеличиться количество фитингов и операций по соединению.
С другой стороны, применение мягкой трубы на простом прямолинейном участке не обязательно даёт технологические преимущества.
Экономическую оценку следует проводить с учётом всей конструкции трубопровода: расхода материала, количества соединений, трудоёмкости монтажа и условий дальнейшего обслуживания.
Как подобрать подходящее состояние медной трубы
Выбор между мягким, полутвёрдым и твёрдым состоянием начинается с анализа будущей трассы.
Для сложных трубопроводов с многочисленными изгибами обычно рассматривают мягкие трубы. Их пластичность позволяет формировать конфигурацию с меньшим числом соединений, если соблюдаются допустимые радиусы гибки.
При сочетании прямых участков и отдельных поворотов могут использоваться полутвёрдые изделия. Они обеспечивают компромисс между сопротивлением деформации и технологичностью обработки.
Для прямолинейных магистралей и конструкций, где особенно важна стабильность формы, часто выбирают твёрдые трубы. При необходимости изменения направления трассы применяют подходящие фитинги или предусмотренные технологией способы гибки.
При этом механическое состояние нельзя рассматривать отдельно от остальных характеристик. Наружный диаметр определяет геометрию изделия, толщина стенки влияет на прочность и внутреннее проходное сечение, а марка меди и нормативные требования устанавливают допустимые условия использования.
Не менее важны температура рабочей среды, расчётное давление, тип соединений и особенности крепления.
Заключение
Мягкие, полутвёрдые и твёрдые медные трубы различаются прежде всего прочностью, пластичностью и сопротивлением деформации. Эти свойства формируются в процессе изготовления и последующей обработки металла, определяя особенности монтажа и поведения трубопровода под нагрузкой.
Мягкая медь удобна для сложных трасс и плавных изгибов. Полутвёрдая позволяет сочетать умеренную пластичность с сохранением геометрии. Твёрдая отличается повышенной жёсткостью и подходит для конструкций, в которых преобладают прямолинейные участки.
Ни одно из состояний не является универсальным. Надёжность медного трубопровода определяется правильным сочетанием механических характеристик материала, геометрических размеров, способов соединения и условий эксплуатации. Именно соответствие этих параметров конкретной инженерной задаче позволяет избежать повреждений при монтаже и обеспечить длительную работу системы.
