Настилы на производственных, складских и инженерных объектах должны выдерживать рабочие нагрузки, обеспечивать безопасное перемещение людей и сохранять удобство обслуживания оборудования. Сплошной металлический лист подходит не для всех таких задач. На открытых площадках он задерживает воду и снег, а в цехах на поверхности могут скапливаться пыль, мелкий мусор и технологические загрязнения.
В подобных конструкциях часто применяют просечно-вытяжной лист. Его ячеистая структура позволяет получить металлическую поверхность, через которую проходят вода, воздух, свет и мелкие частицы. Материал используют для ступеней, переходных мостиков, площадок обслуживания, технологических проходов и других конструкций, где важны одновременно прочность и открытая структура настила.
Что представляет собой просечно-вытяжной настил
Просечно-вытяжной лист получают из цельной металлической заготовки. На поверхности выполняют последовательные прорези, после чего металл растягивается. В результате образуются ячейки, соединённые перемычками из того же материала.
Такая технология отличается от перфорации. При изготовлении перфорированного листа часть металла удаляется, а при производстве просечно-вытяжного полотна исходная заготовка меняет форму. Получается цельная ячеистая структура без большого количества отдельных сварных соединений.
Для настилов используют листы с различными параметрами:
- толщиной исходного металла;
- длиной и шириной ячейки;
- толщиной перемычек;
- высотой рельефа;
- массой квадратного метра;
- размером готового листа.
Геометрия влияет на жёсткость, массу и удобство перемещения по поверхности. Материал с крупными ячейками лучше пропускает осадки и загрязнения, но может быть менее удобным там, где сотрудники работают с мелким инструментом. Более частая структура образует плотную поверхность, однако сильнее задерживает снег и мусор.
Почему ПВЛ используют в настилах
Главное отличие просечно-вытяжного настила от сплошного листа связано с открытой поверхностью. Она помогает решить сразу несколько эксплуатационных задач.
Через ячейки проходит вода, что особенно важно для конструкций под открытым небом. Снег и мелкие загрязнения также меньше задерживаются на поверхности. На производстве открытая структура облегчает удаление пыли, стружки и других небольших частиц.
Рельефная поверхность перемычек создаёт дополнительную фактуру. Она может улучшать сцепление обуви с настилом по сравнению с гладким металлом. При этом безопасность зависит не только от формы поверхности, но и от состояния листа, наличия загрязнений и правильного выбора размера ячейки.
Ещё одна особенность — возможность видеть пространство под площадкой. Через настил можно частично контролировать состояние трубопроводов, кабельных трасс и оборудования без демонтажа покрытия.
Настилы для производственных площадок
На предприятиях вокруг оборудования часто устраивают площадки для осмотра, настройки и ремонта установок. Они могут располагаться возле станков, резервуаров, технологических линий, вентиляционного оборудования или других узлов.
Сплошной настил в таких местах не всегда удобен. Если при работе образуются мелкие загрязнения или используется вода, поверхность приходится регулярно очищать. Просечно-вытяжная структура уменьшает количество частиц, которые остаются непосредственно под ногами.
Площадки возле оборудования
ПВЛ подходит для площадок, которыми сотрудники пользуются во время обслуживания машин и агрегатов. Через ячейки сохраняется вентиляция, а конструкция меньше перекрывает освещение нижнего уровня.
Настил обычно укладывается на металлический каркас. Его несущая способность зависит не только от характеристик листа, но и от расстояния между опорами.
Если увеличить пролёт между балками, прогиб одного и того же листа возрастёт. По этой причине настил и каркас подбирают как единую конструкцию.
Площадки вокруг резервуаров
На промышленных объектах вокруг ёмкостей и резервуаров устраивают кольцевые или локальные площадки обслуживания. Они позволяют добраться до арматуры, люков, приборов контроля и других элементов.
Просечно-вытяжной настил здесь полезен за счёт небольшой площади сплошного контакта с осадками. Вода не образует большую непрерывную плёнку, а значительная её часть проходит через ячейки.
Для наружных сооружений отдельно учитывают коррозионную стойкость металла. Углеродистая сталь нуждается в защитном покрытии. В зависимости от условий используют окрашивание, оцинкование или другие способы защиты.

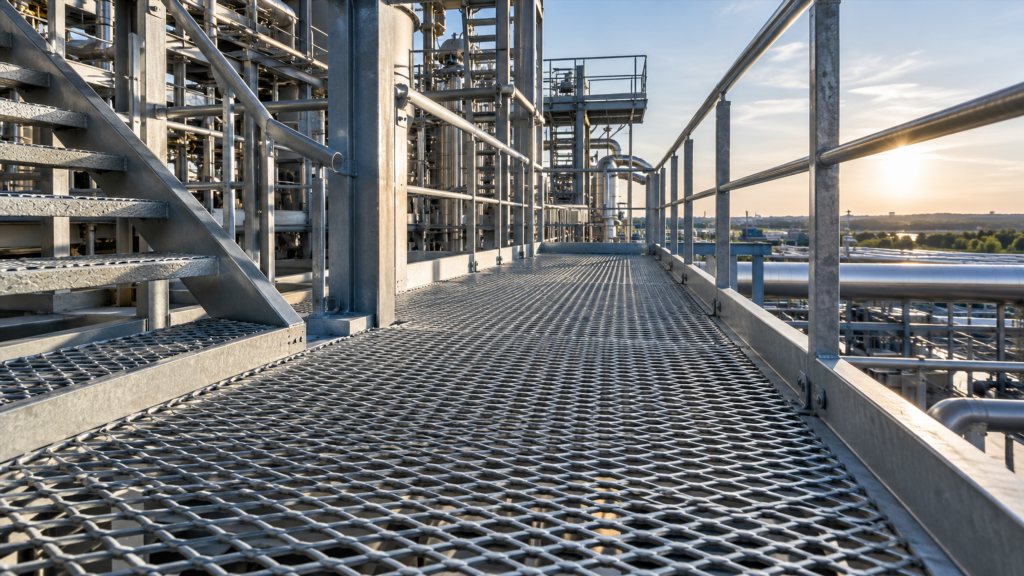

Переходные мостики и технологические проходы
В цехах и на открытых площадках сотрудники нередко перемещаются над коммуникациями, каналами или участками оборудования. Для этого сооружают переходные мостики.
Просечно-вытяжной лист позволяет сделать такой переход сравнительно лёгким и открытым. Он не создаёт сплошного перекрытия и сохраняет доступ света к нижнему уровню.
Под мостиком могут проходить:
- трубопроводы;
- электрические кабели;
- воздуховоды;
- конвейерные линии;
- инженерные каналы;
- технологические коммуникации.
При проектировании необходимо учитывать риск падения предметов через ячейки. Если под мостиком постоянно находятся люди или чувствительное оборудование, иногда требуется дополнительная защита.
Наружные площадки
На открытом воздухе настил регулярно контактирует с дождём, снегом и льдом. Для сплошного металлического листа требуется организовать отвод воды и следить, чтобы на поверхности не образовывались участки со стоячими осадками.
Просечно-вытяжное полотно пропускает значительную часть воды непосредственно вниз. Это упрощает устройство настила и уменьшает площадь, на которой может задерживаться влага.
Снег также частично проходит через ячейки, особенно если он рыхлый. Плотный снег и наледь всё равно требуют очистки, поэтому открытая структура не отменяет обслуживание площадки.
При эксплуатации на улице важны:
- состояние антикоррозионного покрытия;
- отсутствие деформаций;
- надёжность креплений;
- состояние опорного каркаса;
- очистка от снега и льда;
- контроль участков сварки и реза.
Особое внимание уделяют кромкам. После раскроя металл должен быть обработан так, чтобы на проходной поверхности не оставались острые выступы.
Лестничные площадки и ступени
Просечно-вытяжной лист используют не только на горизонтальных площадках, но и на лестницах. Из него делают ступени, промежуточные площадки и элементы переходов между уровнями.
Для наружных лестниц открытая поверхность удобна тем, что меньше задерживает осадки. В технических помещениях через ячейки проходят мелкие загрязнения.
Ступени
Ступень из ПВЛ обычно имеет несущий металлический каркас. Лист работает совместно с рамой, уголками или другими элементами усиления.
Геометрию ячейки выбирают так, чтобы поверхность оставалась удобной для ходьбы. Слишком крупные отверстия могут создавать дискомфорт, особенно если лестницей пользуются часто.
На передней кромке ступени иногда предусматривают дополнительный элемент, который усиливает конструкцию и формирует устойчивую опорную зону для ноги.
Промежуточные площадки
Лестничная площадка испытывает нагрузку иначе, чем отдельная ступень. Она имеет большую площадь и обычно опирается на несколько балок.
При выборе листа проверяют рабочий пролёт, направление ячеек и способ крепления. Недостаточная жёсткость может привести к заметному прогибу под ногами, даже если металл не получает остаточной деформации.
Складские и логистические объекты
На складах ПВЛ используют в конструкциях технических переходов, лестниц, мезонинов и площадок обслуживания.
Открытая поверхность полезна там, где необходимо сохранить движение воздуха и освещённость между уровнями. Свет от верхних источников частично проходит через настил, что уменьшает затенение нижней зоны.
В складских помещениях особенно важен размер ячеек. Если сотрудники перемещают небольшие детали, крепёж или инструменты, крупные отверстия увеличивают риск их падения.
Для зон движения тележек просечно-вытяжной настил подходит не всегда. Небольшие колёса могут взаимодействовать с ячеистой поверхностью хуже, чем с ровным листом. В таких местах часто предусматривают отдельные дорожки или выбирают другой тип покрытия.
Настилы для инженерной инфраструктуры
Просечно-вытяжные листы применяются на объектах, где требуется постоянный доступ к коммуникациям и оборудованию.
Это могут быть:
- насосные станции;
- очистные сооружения;
- котельные;
- энергетические объекты;
- вентиляционные камеры;
- технологические галереи;
- обслуживающие эстакады.
На таких объектах настил часто находится непосредственно над трубами, кабелями, клапанами и другим оборудованием. Открытая поверхность позволяет видеть нижний уровень и быстрее обнаруживать отдельные изменения в состоянии коммуникаций.
При необходимости секции делают съёмными. Это позволяет получить доступ к оборудованию без разрушения настила.
Использование ПВЛ на очистных сооружениях
Очистные сооружения включают большое количество резервуаров, каналов, насосов и трубопроводов. Между ними требуется организовать безопасные маршруты обслуживания.
Просечно-вытяжные настилы могут использоваться на переходах и площадках над технологическими зонами. Открытая структура позволяет воде свободно проходить через поверхность.
Для таких объектов особенно важна устойчивость металла к коррозии. Постоянная влажность ускоряет разрушение незащищённой стали, поэтому состояние покрытия необходимо регулярно проверять.
При выборе материала учитывают и особенности окружающей среды. Если присутствуют химически активные вещества, обычного лакокрасочного покрытия может оказаться недостаточно.
Применение на эстакадах
Технологические эстакады предназначены для размещения трубопроводов, кабелей и другого инженерного оборудования. Для осмотра коммуникаций вдоль них устраивают проходы.
Просечно-вытяжной лист позволяет сделать обслуживающую дорожку без сплошного покрытия. Сотрудник сохраняет возможность видеть часть оборудования под ногами, а атмосферные осадки не требуют отдельной системы отвода с каждой небольшой площадки.
Особенно важным становится крепление листов. На протяжённых конструкциях необходимо исключить смещение секций и образование выступающих краёв на стыках.
Как ПВЛ работает в условиях загрязнения
На промышленных объектах на настил может попадать пыль, стружка, мелкие фрагменты материала и технологические жидкости.
Ячеистая структура позволяет части загрязнений проходить вниз. Поверхность не становится полностью самоочищающейся: крупный мусор и липкие вещества всё равно необходимо удалять.
Мелкая ячейка быстрее забивается вязкими загрязнениями. Крупная лучше пропускает частицы, но повышает риск падения инструмента.
Выбор геометрии зависит от конкретного производства. Для участка металлообработки требования могут отличаться от требований к площадке возле насосного оборудования.
Какие нагрузки должен выдерживать настил
Просечно-вытяжной лист нельзя выбирать только по толщине. На несущую способность влияют геометрия ячейки, толщина перемычек, направление листа и расстояние между опорами.
Нагрузка на площадку может включать:
- собственный вес настила;
- массу людей;
- инструмент;
- переносимое оборудование;
- временно размещаемые детали;
- снеговую нагрузку на наружных конструкциях.
Если по площадке должны перемещаться тяжёлые компоненты, это учитывают отдельно. Большая локальная нагрузка может вызвать деформацию даже при достаточной общей прочности конструкции.
Направление укладки
Просечно-вытяжное полотно имеет выраженное направление структуры. Его механические свойства вдоль и поперёк ячеек могут различаться.
При монтаже необходимо соблюдать ориентацию, предусмотренную проектом. Ошибка в направлении способна изменить характер прогиба между балками.
На больших площадках полезно заранее разработать схему раскладки листов. Она помогает уменьшить количество обрезков и правильно расположить стыки относительно несущих элементов.
Способы крепления
ПВЛ должен быть надёжно соединён с каркасом. Свободно лежащий настил может смещаться или приподниматься под воздействием нагрузки.
Применяют несколько вариантов крепления:
- сварку;
- болтовые соединения;
- прижимные планки;
- специальные зажимы;
- комбинированные узлы.
Сварное крепление создаёт жёсткое соединение, но усложняет демонтаж. Съёмные зажимы удобны на площадках, под которыми находится оборудование, требующее регулярного доступа.
Крепёж размещают так, чтобы он не создавал выступов в зоне движения людей.
Защита от коррозии
Большинство просечно-вытяжных настилов изготавливают из углеродистой стали. Без защиты она постепенно корродирует под воздействием влаги и кислорода.
Для внутренних сухих помещений может быть достаточно лакокрасочного покрытия. На открытом воздухе требования к защите выше.
Оцинкованные варианты применяют там, где покрытие регулярно контактирует с атмосферными осадками. Нержавеющая сталь используется в более требовательных условиях, однако стоимость таких конструкций выше.
Особого внимания требуют места резки и сварки. При обработке готового защищённого листа покрытие на отдельных участках повреждается, поэтому эти зоны нуждаются в восстановлении защиты.
Когда ПВЛ удобнее сплошного листа
Просечно-вытяжной настил особенно полезен там, где необходимо сочетать металлическую рабочую поверхность с хорошей проницаемостью.
Он подходит для конструкций, где:
- регулярно присутствует вода;
- возможно накопление снега;
- образуются мелкие загрязнения;
- требуется вентиляция;
- важен обзор нижнего уровня;
- желательно снизить массу настила.
Сплошной лист остаётся более подходящим для зон, где необходимо исключить падение мелких предметов или обеспечить ровную поверхность для колёсной техники.
Что проверять во время эксплуатации
Настил работает под постоянными и переменными нагрузками, поэтому его состояние необходимо контролировать.
Во время осмотров проверяют:
- появление коррозии;
- деформацию ячеек;
- прогиб отдельных участков;
- состояние сварных соединений;
- надёжность крепежа;
- повреждение защитного покрытия;
- отсутствие острых кромок;
- состояние несущего каркаса.
Повреждённую секцию лучше заменить или отремонтировать до того, как деформация распространится на соседние участки.
Особенно внимательно осматривают места около опор и стыков. Именно там часто возникают локальные нагрузки и начинается разрушение покрытия.
Где применение ПВЛ наиболее оправдано
Просечно-вытяжной лист хорошо подходит для настилов, которые должны оставаться открытыми для воды, воздуха и света. Он используется на производственных площадках, эстакадах, лестницах, мостиках, складах, инженерных объектах и сооружениях коммунальной инфраструктуры.
Материал особенно удобен там, где под площадкой расположено оборудование или коммуникации, а поверхность регулярно контактирует с осадками или загрязнениями.
Выбор конкретного листа зависит от размера ячеек, толщины металла, нагрузки, длины пролёта и условий эксплуатации. Не менее важны каркас и способ крепления. Надёжный настил представляет собой не отдельный лист, а правильно рассчитанную систему из покрытия, опорных элементов и соединений.
При таком подходе просечно-вытяжной лист позволяет создавать проходные поверхности, которые не превращают техническую площадку в сплошное металлическое перекрытие и сохраняют удобство обслуживания объекта.
