Расшифровка стали 40Х

Марку 40Х, относят к конструкционным, легированным. В результате того, что в состав стали может входить от 0.36 и 0.44% углерода и от 0.8 и до 1.1% хрома, она становится трудно свариваемой. То есть, для получения качественного шва необходимо выполнить ряд дополнительных технологических операций. Перед тем как начать сварку, кромки деталей необходимо подогреть до 300 ºC. После того как шов получен, надо выполнить отжиг.

Полный состав 40Х:

С(углерод)	Si(кремний)	Mn(марганец)	Ni(никель)	S(сера)	P(фосфор)	Cr(хром)	Cu(медь)
0,36-0,44	0,17-0,37	0,5-0,8	до 0,3	до 0,035	до 0,035	0,8-1,1	до 0,3

Химический состав стали 40Х позволяет ее применять для производства деталей с высокими параметрами прочности. К этим деталям относят:

• валы механизмов;

• оси;

• шпиндели;

• зубчатые венцы и пр.

Аналоги

Кстати, при выборе прутка из стали 40Х в качестве основного материала, проектировщик должен помнить о том, что существует возможность применения отечественных аналогов, таких как — 45Х, 38ХА, 40ХН, 40ХС, 40ХФ, 40ХР. Среди сталей, производимых за рубежом, существуют следующие аналоги как:

• G51400, H51350 — США;

• 37Cr4, 41Cr4, 41CrS4 — Германия;

• 35Cr, 38CrA, 40Cr, 40CrA — КНР.

Это интересно: Сталь С245 — ГОСТ, аналоги, характеристики, расшифровка

Характеристика материала сталь 40Х

Марка стали	сталь 40Х
Заменитель стали	сталь 45Х, сталь 38ХА, сталь 40ХН, сталь 40ХС, сталь 40ХФ, сталь 40ХР
Классификация стали	Сталь конструкционная легированная ГОСТ 4543-71
В Компании ГП «Стальмаш» Вы можете купить сталь 40Х в следующих видах металлопроката: круг ст 40Х ГОСТ 2590-2006 (ГОСТ 2590-88) круг (пруток) стальной горячекатаный круг ст 40Х ГОСТ 7417-75 круг (пруток) калиброванный шестигранник ст 40Х ГОСТ 2879-2006 (ГОСТ 2879-88) шестигранник горячекатаный шестигранник ст 40Х ГОСТ 8560-78 шестигранник калиброванный лист ст 40Х ГОСТ 19903-74 прокат листовой горячекатаный
Применение стали 40Х	оси, валы, вал-шестерни, плунжеры, штоки, коленчатые и кулачковые валы, кольца, шпиндели, оправки, рейки, губчатые венцы, болты, полуоси, втулки и другие улучшаемые детали повышенной прочности.

Химический состав в % материала сталь 40Х

C	Si	Mn	Ni	S	P	Cr	Cu
0.36 — 0.44	0.17 — 0.37	0.5 — 0.8	до 0.3	до 0.035	до 0.035	0.8 — 1.1	до 0.3

Температура критических точек материала сталь 40Х

Ac1 = 743 , Ac3(Acm) = 782 , Ar3(Arcm) = 730 , Ar1 = 693

Механические свойства при Т=20oС материала сталь 40Х

Сортамент	Размер	Напр.	sв	sT	d5	y	KCU	Термообр.
—	мм	—	МПа	МПа	%	%	кДж / м2	—
Диск		Танг.	570	320	17	35	400
Пруток	Ж 28 — 55	Прод.	940	800	13	55	850
Пруток	Ж 25		980	785	10	45	590	Закалка 860oC, масло, Отпуск 500oC, вода,

Твердость материала сталь 40Х после отжига ,

HB 10 -1 = 217 МПа

Физические свойства материала сталь 40Х

T	E 10- 5	a 10 6	l	r	C	R 10 9
Град	МПа	1/Град	Вт/(м·град)	кг/м3	Дж/(кг·град)	Ом·м
20	2.14			7820		210
100	2.11	11.9	46	7800	466	285
200	2.06	12.5	42.7	7770	508	346
300	2.03	13.2	42.3	7740	529	425
400	1.85	13.8	38.5	7700	563	528
500	1.76	14.1	35.6	7670	592	642
600	1.64	14.4	31.9	7630	622	780
700	1.43	14.6	28.8	7590	634	936
800	1.32		26	7610	664	1100
900			26.7	7560		1140
1000			28	7510		1170
1100			28.8	7470		120
1200				7430		1230
T	E 10- 5	a 10 6	l	r	C	R 10 9

Технологические свойства материала сталь 40Х

Свариваемость:	трудносвариваемая.
Флокеночувствительность:	чувствительна.
Склонность к отпускной хрупкости:	склонна.

Зарубежные аналоги материала сталь 40ХВнимание! Указаны как точные, так и ближайшие аналоги.

США

Германия

Япония

Франция

Англия

Евросоюз

Италия

Бельгия

Испания

Китай

Швеция

Болгария

Венгрия

Польша

Румыния

Чехия

Австралия

Юж.Корея

—

DIN,WNr

JIS

AFNOR

BS

EN

UNI

NBN

UNE

GB

SS

BDS

MSZ

PN

STAS

CSN

AS

KS

5135 5140 5140H 5140RH G51350 G51400 H51350 H51400

1.7034 1.7035 1.7045 37Cr4 41Cr4 41CrS4 42Cr4

SCr435 SCr435H SCr440 SCr440H

37Cr4 38C4 38C4FF 41Cr4 42C4 42C4TS

37Cr4 41Cr4 530A36 530A40 530H36 530H40 530M40

37Cr4 37Cr4KD 41Cr4 41Cr4KD 41CrS4

36CrMn4 36CrMn5 37Cr4 38Cr4KB 38CrMn4KB 41Cr4 41Cr4KB

37Cr4 38Cr4 38Cr4DF 41Cr4 41Cr4DF 42Cr4 F.1201 F.1202 F.1210 F.1211

35Cr 38CrA 40Cr 40CrA 40CrH 45Cr 45CrH ML38CrA ML40Cr

SCr435 SCr435H SCr440 SCr440H

Обозначения:

Механические свойства :
sв	— Предел кратковременной прочности ,
sT	— Предел пропорциональности (предел текучести для остаточной деформации),
d5	— Относительное удлинение при разрыве ,
y	— Относительное сужение ,
KCU	— Ударная вязкость ,
HB	— Твердость по Бринеллю ,

Физические свойства :
T	— Температура, при которой получены данные свойства ,
E	— Модуль упругости первого рода ,
a	— Коэффициент температурного (линейного) расширения (диапазон 20o — T ) ,
l	— Коэффициент теплопроводности (теплоемкость материала) ,
r	— Плотность материала ,
C	— Удельная теплоемкость материала (диапазон 20o — T ),
R	— Удельное электросопротивление,

Свариваемость :
без ограничений	— сварка производится без подогрева и без последующей термообработки
ограниченно свариваемая	— сварка возможна при подогреве до 100-120 град. и последующей термообработке
трудносвариваемая	— для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки — отжиг

Марочник стали и сплавов

ГОСТ 4543-71

При производстве стали изготовители руководствуются нормами ГОСТ 4543-71. Он определяет технические условия на прокат из легированной конструкционной стали. Его нормы распространяются на такие виды проката, как слитки, поковки и пр.

ГОСТ 4543-71 даёт чёткую классификацию конструкционных легированных сталей. В соответствии с ней сталь марки 40Х относится к группе хромистых сталей.

В этом же документе определены параметры качества, то есть, определяет максимально допустимое количество примесей, которые влияют на технические характеристики конструкционной легированной стали. К таким примесям относят серу, фосфор, медь и некоторые другие.

Кстати, в этом же документе определены режимы термической обработки проката.

Химический состав стали

Основные показатели химического состава Стали 40Х оговорены в её маркировке – от 0,36 до 0,44%, а буква Х означает присутствие легирующего элемента – хрома, доля которого в составе от 0,8 до 1,1%. Ниже приведён полный состав:

• железо (Fe) – до 97%;
• кремний (Si) – от 0,17 до 0,37%;
• марганец (Mn) – от 0,5 до 0,8%;
• никель (Ni) – до 0,3%;
• сера (S) – до 0,035%;
• фосфор (P) – до 0,035%;
• хром (Cr) – от 0,8 до 1,1%;
• медь (Cu) – lдо 0,3%;

Существующие ГОСТы на Сталь 40Х

Ввиду большого разнообразия существующего проката и заготовок из Стали 40Х, качество и характеристики всего выпускаемого ассортимента регламентируются следующими ГОСТами:

• круг Саль 40Х ГОСТ 2590-2006 (ГОСТ 2590-88) круг (пруток) стальной горячекатаный;
• круг Сталь 40Х ГОСТ 7417-75 круг (пруток) калиброванный;
• круг Сталь 40Х ГОСТ 14955-77 круг (пруток) со специальной отделкой поверхности (серебрянка);
• шестигранник Сталь 40Х ГОСТ 2879-2006 (ГОСТ 2879-88) шестигранник горячекатаный;
• шестигранник Сталь 40Х ГОСТ 8560-78 шестигранник калиброванный;
• лист Сталь 40Х ГОСТ 19903-74 прокат листовой горячекатаный;

Сталь 40Х. Механические свойства

ГОСТ	Состояние поставки, режим термообработки	Сечение, мм	КП	σ0,2 (МПа)	σв(МПа)	δ5 (%)	ψ %	KCU (кДж / м2)	НВ, не более
4543-71	Пруток. Закалка 860 °С, масло. Отпуск 500 °С, вода или масло	25		780	980	10	45	59
8479-70	Поковки:	500-800	245	245	470	15	30	34	143-179
	нормализация	300-500	275	275	530	15	32	29	156-197
	закалка, отпуск	500-800	275	275	530	13	30	29	156-197
	нормализация	до 100	315	315	570	17	38	39	167-207
		100-300				14	35	34
	закалка, отпуск	300-500	315	315	570	12	30	29	167-207
		500-800				11	30	29
	нормализация	до 100	345	345	590	18	45	59	174-217
		100-300		345		17	40	54
		300-500				14	38	49
	закалка, отпуск	до 100	395	395	615	17	45	59	187-229
		100-300				15	40	54
		300-500				13	35	49

Механические свойства в зависимости от сечения

Сечение, мм	σ0,2 (МПа)	σв(МПа)	δ4 (%)	ψ %	KCU (кДж / м2)	HB
Закалка 840-860 °С, вода, масло. Отпуск 580-650 °С, вода, воздух.
101-200	490	655	15	45	59	212-248
201-300	440	635	14	40	54	197-235
301-500	345	590	14	38	49	174-217

Механические свойства Стали 40Х в зависимости от температуры отпуска

Температура отпуска, °С	σ0,2 (МПа)	σв(МПа)	δ5 (%)	ψ %	KCU (кДж / м2)	HB
200	1560	1760	8	35	29	552
300	1390	1610	8	35	20	498
400	1180	1320	9	40	49	417
500	910	1150	11	49	69	326
600	720	860	14	60	147	265

Механические свойства при повышенных температурах

Температура испытаний, °С	σ0,2 (МПа)	σв(МПа)	δ5 (%)	ψ %	KCU (кДж / м2)
Закалка 830 °С, масло. Отпуск 550 °С
200	700	880	15	42	118
300	680	870	17	58
400	610	690	18	68	98
500	430	490	21	80	78
Образец диаметром 10 мм, длиной 50 мм кованый и отожжённый. Скорость деформирования 5 мм/мин, скорость деформации 0,002 1/с
700	140	175	33	78	—
800	54	98	59	98
900	41	69	65	100
1000	24	43	68	100
1100	11	26	68	100
1200	11	24	70	100

Предел выносливости

σ-1, МПА	J-1, мПа	n	Состояние стали
363	240	106	σв=690 МПа
470		106	σв=690 МПа
509		5*106	σ0,2=690 МПа, σв=690 МПа
333			σв=690 МПа
372			Закалка 860 °С, масло, отпуск 550 °С

Ударная вязкость Стали 40Х KCU (Дж/см.кв.)

Т= +20 °С	Т= -25 °С	Т= -40 °С	Т= -70 °С	Термообработка
160	148	107	85	Закалка 850 °С, масло, отпуск 650 °С
91	82		54	Закалка 850 °С, масло, отпуск 580 °С

Прокаливаемость стали по ГОСТ 4543-71

Расстояние от торца, мм										Примечание
1,5	4,5	6	7,5	10,5	13,5	16,5	19,5	24	30	Закалка 860 °С
20,5-60,5	48-59	45-57,5	39,5-57	35-53,5	31,5-50,5	28,5-46	27-42,5	24,5-39,5	22-37,5	Твердость для полос прокаливаемости, HRC

Физические свойства Стали 40Х

T (Град)	E 10- 5 (МПа)	a 10 6 (1/Град)	l (Вт/(м·град))	r (кг/м3)	C (Дж/(кг·град))	R 10 9 (Ом·м)
20	2,14			7820		210
100	2,11	11,9	46	7800	466	285
200	2,06	12,5	42.7	7770	508	346
300	2,03	13,2	42.3	7740	529	425
400	1,85	13,8	38.5	7700	563	528
500	1,76	14,1	35.6	7670	592	642
600	1,64	14,4	31.9	7630	622	780
700	1,43	14,6	28,8	7590	634	936
800	1,32		26	7610	664	1100
900			26,7	7560		1140
1000			28	7510		1170
1100			28,8	7470		120
1200				7430		1230

Расшифровка сокращённых обозначений

σв	временное сопротивление разрыву (предел прочности при растяжении), МПа
σ0,05	предел упругости, МПа
σ0,2	предел текучести условный, МПа
δ5, δ4, δ10	относительное удлинение после разрыва, %
σсж0,05 сж	предел текучести при сжатии, МПа
ν	относительный сдвиг, %
sв	предел кратковременной прочности, МПа
ψ	относительное сужение, %
KCU	ударная вязкость, определенная на образце с концентраторами соответственно вида U и V, Дж/см2
sT	предел пропорциональности (предел текучести для остаточной деформации), МПа
HB	твердость по Бринеллю
HV	твердость по Виккерсу
HRCэ	твердость по Роквеллу, шкала С
HRB	твердость по Роквеллу, шкала В
HSD	твердость по Шору
ε	относительная осадка при появлении первой трещины, %
Jк	предел прочности при кручении, максимальное касательное напряжение, МПа
σизг	предел прочности при изгибе, МПа

Образцы продукции из стали 40Х

Ниже приводим образцы некоторой продукции, изготавливаемой нашей организацией из стали 40Х.

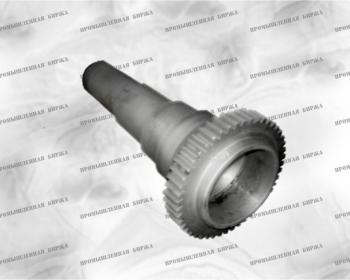

Входной вал-шестерня редуктора РМ-650

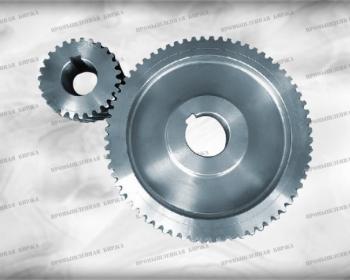

Зубчатые колёса редуктора Ц2У-315Н

Выходной вал в виде зубчатой полумуфты редуктора РМ-350

Область применения

Благодаря своим свойствам сталь 40х широко применяется в различных областях промышленности. Ее используют при изготовлении кулачковых и коленчатых валов, осей и полуосей, штоков, плунжеров, вал-шестерней, шпинделей, колец, оправок, болтов, реек, втулок и других деталей, к прочности которых предъявляются повышенные требования. Также используется эта сталь для изготовления конструкций, эксплуатируемых в условиях низких температур внешней среды, например, при сооружении авто- и железнодорожных мостов в северных широтах.

Область применения

Металлопрокат стали 40Х получил широкое применение в машиностроительных отраслях для производства изделий повышенной прочности и выносливости при воздействии интенсивных нагрузок:

• труб для отопительных систем;
• дисков, роторов для паровых турбин;
• коленчатых и кулачковых валов;
• крепежных деталей.

Листовую сталь используют:

• для холодной и горячей штамповки;
• обшивки каркасных конструкций.

Из прутков, изготовленных по ГОСТу 5950-2000, производят инструменты, применяющиеся в условиях небольших скоростей и температур, не превышающих 2 тыс. градусов.

Это интересно: Сталь 40х13 — состав, свойства, способы обработки, применение

Аналоги и номенклатура

Марку стали 40Х можно заменить отечественными аналогами:

• 45Х;
• 38ХА;
• 40ХН;
• 40ХС;
• 40ХФ;
• 40ХР.

Зарубежные аналоги имеют другую маркировку, однако составы этих сплавов приблизительно совпадают:

• G51400 и H51350 – Соединенные Штаты;
• 37Cr4, 41Cr4, 41CrS4 – Германия;
• 35Cr, 38CrA, 40Cr и 40CrA – КНР;
• SCr435, SCr440 – Япония;
• 37Cr4, 41Cr4 – Франция;
• 36CrMn4 – Италия;
• 2245 – Швеция;
• 14140 – Чехия.

Классификация конструкционных легированных сталей регламентируется ГОСТом 4543-71. В нем прописаны технические условия на разные виды проката. По характеристикам стали 40Х ГОСТ 4543-71 относит ее к классу хромистых сплавов и устанавливает:

• предельное содержание примесей, негативно влияющих на технологические свойства материала, например, серы и фосфора;
• режимы термообработки.

Сталь поставляется в виде:

• сортового проката по нескольким стандартам;
• калиброванного прутка;
• прутка шлифованного и серебрянки по ГОСТу 14955-77;
• толстого листа и полос;
• поковок, согласно ГОСТу 8479-70;
• труб и соединительных частей к ним.

Свойства сплава

Физико-механические свойства стали 40Х позволяют выдерживать высокие нагрузки без разрушения ее структуры:

• плотность – 7820 кг/м3; модуль упругости – 2,14Х10-5;
• коэффициент линейного расширения – 11,9Х106 1/град.;
• удельное электросопротивление – 210Х109 Ом*м;
• ударная вязкость – 160 Дж/см2;
• температура ковки – от 1250 до 800 градусов.

Почти все показатели изменяются в зависимости от температуры. С ее повышением, увеличиваются:

• удельное сопротивление;
• коэффициент линейного расширения;
• удельная теплоемкость.

Обратную зависимость от температуры демонстрируют:

• модуль упругости;
• плотность металла;
• коэффициент теплопроводности.

Важной характеристикой является показатель предела текучести. Он определяется величиной нагрузки, при которой в изделии возникают необратимые деформации. Показатель зависит от нескольких факторов: режима термообработки; типа легирующих добавок и количества вредных примесей; структуры кристаллической решетки.

Для стали 40Х предел текучести уменьшается в диапазоне температур 100-500 градусов от 490 до 345 МПа. Негативное влияние на качество сплава оказывают отпускная хрупкость и флокеночувствительность. Сталь трудносвариваема, требует предварительного подогрева и последующей термообработки.

Особенности термообработки

Термическая обработка проводится с целью улучшения механических свойств стали 40., в основном, для повышения прочности и поверхностной твердости. Она состоит из комплекса операций, в результате которых изменяется внутренняя структура сплава. Материал подвергается сильному нагреву, поэтому технология термообработки должна учитывать особенности сплава, например:

• температуру плавления стали 40Х;
• ее химический состав;
• содержание примесей, влияющих на твердость металла;
• критические точки, при которых изменяется структура сплава.

ГОСТ определяет оптимальные режимы:

• закалки стали – масляная среда с температурой 860 градусов;
• отпуска – вода или масло при 500 градусах;
• если отпуск проводить при 200 градусах, твердость увеличивается до 552 МПа.

В итоге улучшаются характеристики:

• твердости – до 217 МПа;
• предела прочности на разрыв – 980 Н/м2;
• ударной вязкости – до 59 Дж/см2.

Медленное охлаждение после отпуска ведет к хрупкости стали. Избежать ее можно быстрым охлаждением, однако при этом возможно появление внутренних напряжений, вызывающих деформацию металла. Флокеночувствительность, то есть образование внутренних трещин и полостей, можно уменьшить вакуумированием процесса нагрева и совмещением его с продувкой аргоном.

Особого внимания требует процесс закалки стали 40Х, так как она идет на изготовление деталей, испытывающих постоянные нагрузки, например, втулок, шестерен, болтов. После процедуры увеличивается твердость металла, но снижаются пластичность и устойчивость к ударным нагрузкам. Соотношение этих параметров зависит:

• от времени, в течение которого происходит нагрев до заданной температуры;
• интервала выдержки, определяющего равномерность прогрева;
• скорости охлаждения.

Преимущества и недостатки

Плюсы и минусы материала определяются его свойствами. Среди характеристик стали 40Х особое значение имеют показатели твердости и выносливости. Благодаря наличию хрома в составе сплава, детали, изготовленные из нее:

• имеют высокий запас прочности и устойчивости к коррозии;
• рассчитаны на высокие и длительные нагрузки;
• устойчивы к действию экстремальных температур в диапазоне от -40 до +425 градусов;
• выдерживают резкие перепады температур; магнитные свойства стали 40Х не влияют на ее эксплуатационные характеристики;
• могут эксплуатироваться практически при любых внешних условиях;
• не требуют очищения и обработки поверхностей;
• обладают высоким пределом выносливости и стойкости к короблению.

После закалки карбид, содержащийся в сплаве, полностью растворяется, и металл приобретает более высокую коррозионную устойчивость. Химические свойства стали 40Х позволяют использовать ее в агрессивных влажных средах. Материал также хорошо поддается операциям резки. По свариваемости сплав относится к 4 группе. Чтобы избежать трещин на сварочном шве, его следует предварительно разогреть до 200-300 градусов.

Среди недостатков стали отпускная хрупкость и флокеночувствительность, однако технологии термообработки позволяют уменьшить эти свойства до минимальных значений.

Применение стали 40Х в промышленности и быту

Как уже отмечалось выше, 40Х относят к легированным, конструкционным материалам. Именно это позволяет её использовать в автомобильной промышленности, так из неё производят карбюраторные иглы, пружинные изделия и пр. Кроме того, из этого материала производят поковки и детали трубопроводной арматуры. Но необходимо помнить о том, что все эти детали должны пройти термическую обработку. В частности, их закаливают в масле, и в нем же отпускают.

В машиностроении сталь 40Х применяют для производства технологической оснастки, в том числе и измерительной, детали компрессоров и многое другое.

Сталь 40Х и её заменители нашли своё применение в быту. В частности, из неё производят кухонную утварь, в частности, ножи. Они легко затачиваются, не подвержены коррозии. Ножи, выполненные из этого материала, могут быть использованы при разделке любых продуктов — мяса, птицы, овощей, фруктов. Можно смело утверждать, что сталь 40Х безвредна для человеческого организма.

Именно это позволяет применять сталь марки 40Х и её производные для изготовления медицинского инструмента, к примеру, медицинских скальпелей и прочего хирургического инструмента.

Но, кроме ряда неоспоримых достоинств, сталь 40Х обладает и рядом технологических недостатков. Так, этот материал обладает невысокой стойкостью к воздействию агрессивных сред и высоким температурам.

Для получения деталей разной формы применяют различные методы металлообработки, в том числе — точение, фрезерование, шлифование. Сталь 40Х можно отнести к материалам, которые не требуют для обработки какого-либо специального инструмента.
