Ультразвуковой контроль (УЗК) — один из основных методов неразрушающего контроля сварных соединений в промышленности. Он позволяет обнаружить внутренние дефекты, недоступные при визуальном осмотре: непровары, трещины, поры, шлаковые включения. При этом деталь остаётся целой — никакого разрезания или вырезки образцов.
Разберём, как именно работает метод, в каких случаях его применяют и какие у него ограничения.
Физическая основа метода
Ультразвук — это механические колебания с частотой выше 20 000 Гц, не воспринимаемые человеческим ухом. При УЗК используются частоты от 0,5 до 10 МГц.
Принцип работы прост: ультразвуковая волна распространяется в однородном металле практически без потерь. Но когда волна встречает границу раздела двух сред — трещину, пустоту, включение — она отражается обратно. Датчик (преобразователь) фиксирует это отражение, и прибор показывает: на такой-то глубине есть нечто, что отразило сигнал.
По времени прихода отражённого сигнала определяют глубину залегания дефекта. По амплитуде отражения — его условный размер. По характеру эхо-сигнала опытный оператор может предположить природу дефекта: объёмный (пора, включение) отражает иначе, чем плоскостной (трещина, непровар).
Как проводится контроль
Подготовка поверхности
Перед проверкой поверхность шва и околошовной зоны зачищается: удаляется брызги металла, шлак, рыхлая окалина. Главное требование — поверхность должна быть достаточно гладкой, чтобы обеспечить акустический контакт между преобразователем и металлом.
Для обеспечения этого контакта наносится контактная жидкость (акустическая смазка): масло, глицерин, специальные гели. Без неё между преобразователем и металлом остаётся воздушная прослойка, которая полностью отражает ультразвук — сигнал в металл просто не проникает.
Схема сканирования

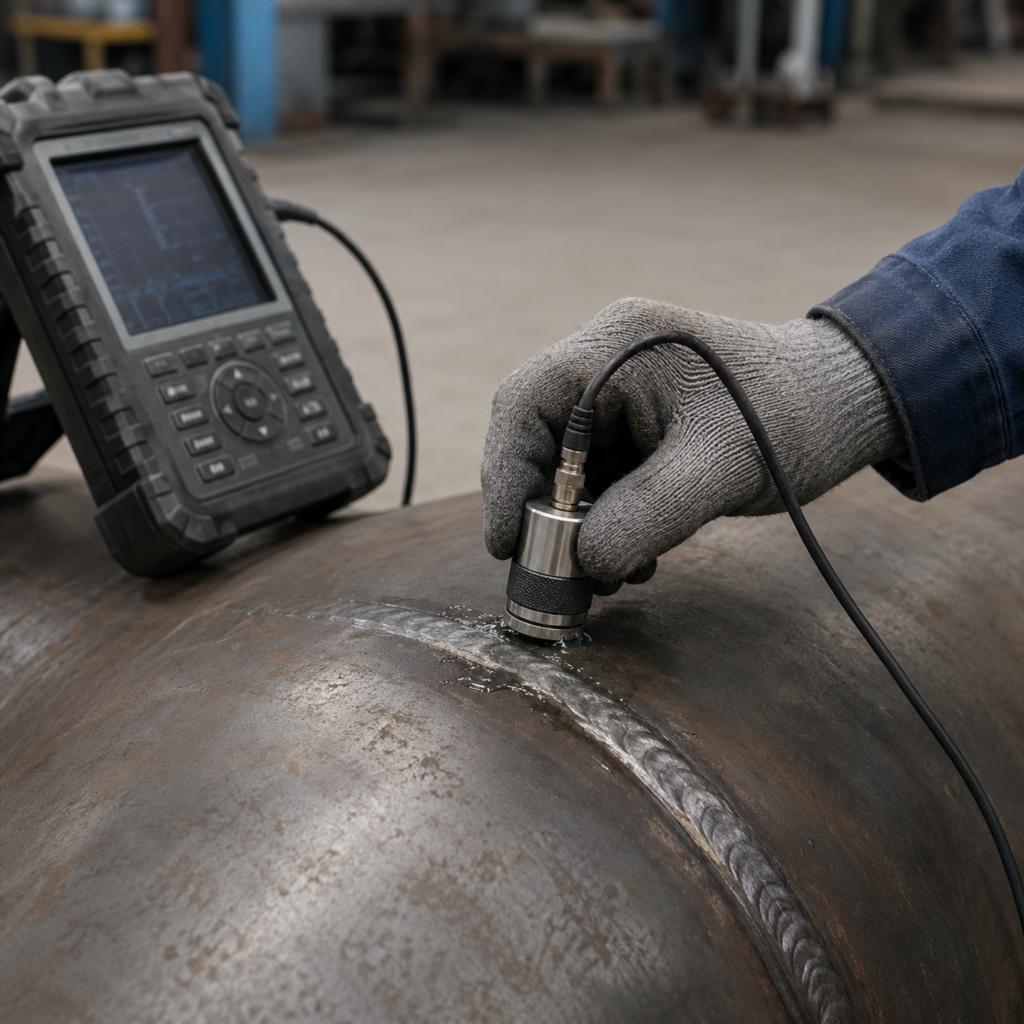

При контроле стыковых швов преобразователь перемещают вдоль шва с одновременным поперечным покачиванием. Это необходимо, чтобы «прощупать» весь объём шва, а не только его центральную часть.
Для сварных швов, как правило, применяют наклонные преобразователи — они вводят ультразвуковой луч в металл под углом (обычно 40°, 50°, 65° или 70°). Это позволяет «обойти» усиление шва и направить луч непосредственно в зону сплавления и корень шва — места, где наиболее вероятны непровары.
При контроле используют метод «эхо» (отражения) или метод «прозвучивания» (когда преобразователи расположены по разные стороны детали). Эхо-метод более распространён, так как даёт доступ к шву с одной стороны.
Настройка чувствительности
Перед контролем прибор настраивают по стандартным образцам — специальным блокам из того же материала, что и контролируемое изделие, с искусственными отражателями известного размера (плоскодонные отверстия, пазы). Это позволяет установить пороговый уровень: отражения выше порога считаются дефектами, ниже — допустимыми несплошностями или шумом.
Что УЗК находит хорошо, а что — хуже
УЗК особенно эффективен для обнаружения плоскостных дефектов — трещин и непроваров, ориентированных поперёк ультразвукового луча. Плоскостной брак даёт яркое чёткое отражение.
Хуже выявляются объёмные дефекты малого размера (мелкие поры), а также дефекты, ориентированные вдоль луча: если трещина параллельна направлению распространения волны, отражение от неё минимально и уязвимое место может быть пропущено. Именно поэтому при процедуре используют несколько углов ввода луча.
Принципиальное ограничение метода — трудность обследования швов малой толщины (менее 4-6 мм): ближняя зона преобразователя создаёт «мёртвую зону» у поверхности, в которой дефекты не обнаруживаются. В этих случаях применяют капиллярный или радиографический контроль.
Сравнение с радиографическим контролем
УЗК и радиография (рентген) — два основных метода для выявления внутренних дефектов. Их часто применяют в паре или выбирают один из них в зависимости от задачи.
| Параметр | УЗК | Радиография |
| Мобильность | Высокая | Ниже (источник излучения) |
| Трещины и непровары | Обнаруживает хорошо | Хуже при малом раскрытии |
| Поры и включения | Удовлетворительно | Хорошо (видны на снимке) |
| Документация | Цифровой протокол | Рентгеновский снимок / цифровой файл |
| Радиационная опасность | Нет | Требует мер защиты |
| Толщина материала | До 1000 мм и более | Ограничена (обычно до 100–150 мм) |
Радиография даёт наглядную «картинку» дефекта и хорошо выявляет объёмные несплошности. УЗК лучше справляется с плоскостными изъянами и применим для больших толщин без радиационных рисков.
Когда УЗК обязателен
Область обязательного применения УЗК определяется нормативными документами в зависимости от категории конструкции и условий эксплуатации. В Казахстане контроль сварных соединений регулируется техническими регламентами и стандартами (ГОСТ Р, СТ РК, EN), а также требованиями промышленной безопасности для опасных производственных объектов.
Как правило, УЗК в обязательном порядке применяется для сварных соединений: трубопроводов под давлением, несущих металлоконструкций, сосудов давления, мостовых пролётных строений, грузоподъёмных механизмов. Объём контроля (100% швов или выборка) устанавливается проектной документацией и действующими нормами.
