Вертикально-фрезерные центры используют там, где требуется не только выполнить отдельную операцию фрезерования, но и получить готовую деталь за несколько установов с минимальным участием оператора.
Главное преимущество такого оборудования — возможность объединить в рамках одного технологического процесса большое количество операций. В зависимости от комплектации станок может выполнять фрезерование, сверление, растачивание, нарезание резьбы, обработку пазов, карманов и других элементов. Автоматическая смена инструмента позволяет последовательно выполнять разные операции без остановки станка для ручной переналадки.
Что представляет собой вертикально-фрезерный обрабатывающий центр

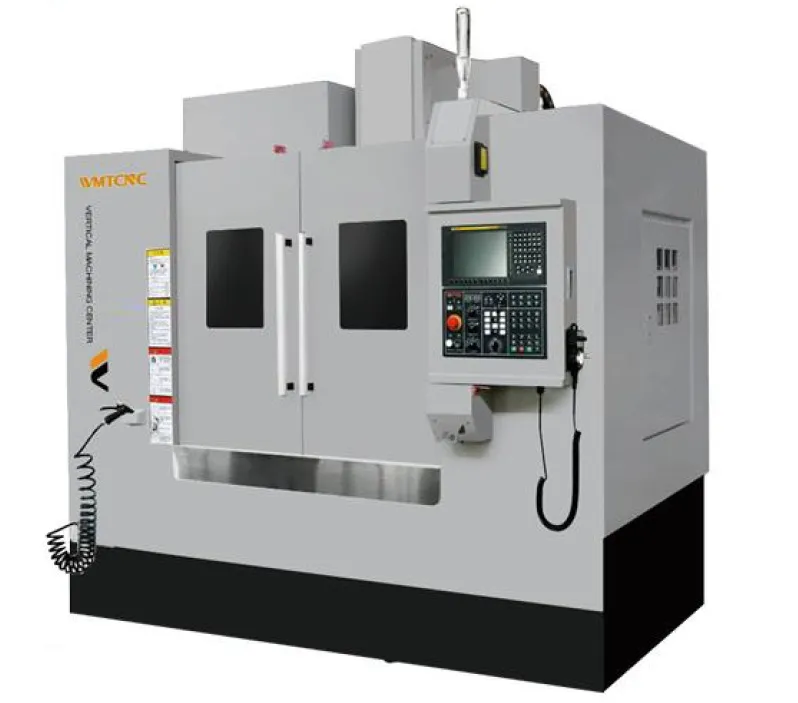

Вертикальный обрабатывающий центр — это станок с числовым программным управлением, у которого основной шпиндель расположен вертикально относительно рабочей зоны. Заготовка закрепляется на столе, а режущий инструмент перемещается по заданным координатам.
Конструкция оборудования обычно включает станину, рабочий стол, шпиндельный узел, систему ЧПУ, магазин инструмента и механизм его автоматической смены. В зависимости от модели также могут использоваться системы подачи СОЖ, удаления стружки, измерительные щупы, системы контроля инструмента и другие дополнительные устройства.
Важная особенность вертикальной компоновки заключается в удобном доступе к рабочей зоне. Это упрощает загрузку заготовок, установку оснастки и контроль процесса обработки.
Современные модели могут существенно отличаться по размерам рабочей зоны, мощности шпинделя, диапазону оборотов, числу инструментов в магазине, точности позиционирования и возможностям автоматизации. Поэтому конкретное оборудование выбирают не только по габаритам станка, но прежде всего по технологическим требованиям производства.
Для чего применяются вертикальные обрабатывающие центры
Основное назначение вертикально-фрезерных центров — комплексная механическая обработка металлических и других конструкционных материалов. Они позволяют выполнять несколько операций на одной установке, что особенно важно при изготовлении деталей сложной формы.
На таком оборудовании можно выполнять:
- плоскостное и контурное фрезерование;
- обработку уступов и карманов;
- изготовление пазов и канавок;
- сверление отверстий;
- зенкерование и развертывание;
- растачивание;
- нарезание внутренней и наружной резьбы;
- обработку сложных пространственных поверхностей;
- подготовку деталей под последующие технологические операции.
При использовании поворотных столов и дополнительной оснастки возможности оборудования расширяются. Например, появляется возможность обрабатывать несколько сторон детали без ее полного демонтажа и повторной установки.
Какие детали обрабатывают на вертикальных центрах
Область применения вертикально-фрезерных центров достаточно широка. Их используют для производства корпусных деталей, кронштейнов, фланцев, плит, оснований, оснастки, пресс-форм, штампов и различных элементов машин и механизмов.
Оборудование подходит как для изготовления относительно простых деталей, так и для обработки изделий со сложной геометрией.
Например, при производстве корпусной детали за одну установку можно выполнить обработку наружных поверхностей, просверлить отверстия, сформировать карманы и пазы, нарезать резьбу. Это сокращает количество промежуточных операций и снижает вероятность ошибки, связанной с повторным базированием.
Вертикальные центры также широко используются для изготовления единичных деталей и небольших серий. При наличии правильно подготовленной управляющей программы переход на изготовление новой партии выполняется значительно быстрее, чем на универсальном оборудовании с большим количеством ручных операций.
Применение в серийном производстве
Вертикально-фрезерные обрабатывающие центры особенно эффективны при серийном и массовом изготовлении деталей, когда важны стабильность качества и повторяемость результата.
После настройки технологического процесса оператору не требуется вручную выполнять каждое перемещение инструмента. Станок получает управляющую программу и автоматически выполняет последовательность операций с заданными координатами и режимами обработки.
Это позволяет:
- сократить долю ручного труда;
- повысить повторяемость размеров;
- уменьшить количество ошибок оператора;
- сократить время изготовления детали;
- снизить количество промежуточных установов;
- эффективнее использовать режущий инструмент;
- обеспечить стабильное качество партии.
При этом производительность определяется не только скоростью перемещения инструмента. Большое значение имеют мощность и крутящий момент шпинделя, скорость его вращения, время смены инструмента, размеры рабочей зоны, возможности автоматической загрузки и выгрузки, а также организация самого технологического процесса.
Вертикальный центр и универсальный фрезерный станок: в чем разница
Универсальный фрезерный станок может быть эффективен для единичных работ, ремонта, изготовления простой оснастки и операций, требующих постоянного участия специалиста. Однако при переходе к стабильному серийному производству возможности ЧПУ-оборудования становятся особенно востребованными.
На универсальном станке многие действия выполняются оператором вручную. На вертикальном обрабатывающем центре значительная часть процесса автоматизирована.
Кроме того, ЧПУ позволяет точно повторять заданную траекторию инструмента. Это особенно важно при изготовлении деталей с большим количеством однотипных элементов или сложной геометрией.
При выборе между двумя вариантами необходимо учитывать не только стоимость оборудования, но и планируемую загрузку, количество деталей, требования к точности и время изготовления. Иногда более производительный станок окупается за счет сокращения трудозатрат и времени обработки.
Какую роль играет шпиндель
Шпиндель является одним из ключевых узлов вертикального обрабатывающего центра. От его характеристик во многом зависят производительность оборудования и возможности обработки различных материалов.
Для высокоскоростной обработки алюминия и других относительно мягких материалов могут быть востребованы высокие обороты шпинделя. При работе с конструкционными сталями и выполнении тяжелого фрезерования большее значение имеют мощность и крутящий момент.
Поэтому выбирать станок только по максимальной частоте вращения шпинделя неправильно. Необходимо сопоставлять характеристики шпинделя с используемым инструментом, материалом заготовки и предполагаемыми режимами резания.
Точность и качество обработки
Одно из основных преимуществ обрабатывающих центров — возможность получать стабильные размеры и геометрию деталей при правильном подборе оборудования, инструмента и технологического процесса.
На точность влияют жесткость станка, конструкция направляющих, характеристики приводов, точность позиционирования, температурная стабильность, состояние инструмента и правильность установки заготовки.
Для высокоточной обработки могут применяться системы измерения инструмента и детали непосредственно в рабочей зоне. Они позволяют контролировать положение инструмента, компенсировать износ и уменьшать вероятность выхода размеров за допустимые пределы.
Однако сама по себе высокая паспортная точность станка не гарантирует требуемый результат. Оборудование должно соответствовать конкретной технологической задаче и условиям производства.
Автоматическая смена инструмента
Одним из главных отличий обрабатывающего центра от обычного фрезерного станка является автоматическая смена инструмента.
В магазине может находиться несколько десятков инструментов. В зависимости от управляющей программы станок автоматически устанавливает необходимую фрезу, сверло, метчик или другой инструмент.
Это позволяет выполнять комплексную обработку без остановки станка для ручной замены инструмента. Чем больше операций требуется выполнить на детали, тем существеннее становится преимущество автоматической смены.
При выборе оборудования необходимо учитывать не только количество инструментальных позиций, но и тип инструмента, максимальный диаметр и массу оснастки, время смены и возможности дальнейшего расширения системы.
Автоматизация вертикальных обрабатывающих центров
Для современного производства станок может рассматриваться как часть автоматизированного участка, а не как отдельная единица оборудования.
Вертикальные центры могут комплектоваться системами автоматической подачи заготовок, роботизированными загрузчиками, паллетными системами, устройствами контроля детали и инструментальными измерительными системами.
При большой серийности автоматизация загрузки и выгрузки позволяет увеличить коэффициент использования оборудования и сократить простои. В некоторых случаях несколько станков объединяются в единый производственный комплекс.
При этом уровень автоматизации должен соответствовать реальной загрузке производства. Для единичного изготовления сложная роботизированная система может оказаться экономически неоправданной, тогда как при многосменной серийной работе она способна существенно повысить эффективность участка.
На что обратить внимание при выборе
Подбор вертикально-фрезерного обрабатывающего центра следует начинать с анализа деталей и технологического процесса.
В первую очередь оценивают:
- максимальные размеры и массу заготовки;
- количество и характер операций;
- обрабатываемый материал;
- требуемую точность;
- необходимую шероховатость поверхности;
- размеры рабочей зоны;
- диапазоны перемещений по осям;
- мощность и характеристики шпинделя;
- количество инструментов;
- предполагаемый объем производства;
- требования к автоматизации.
Особое внимание следует уделить запасу по рабочим характеристикам. Если станок выбирается практически без запаса, при изменении номенклатуры или увеличении объема производства его возможностей может оказаться недостаточно.
С другой стороны, чрезмерно мощное и дорогое оборудование также не всегда является оптимальным решением. Для эффективной работы важно найти баланс между возможностями станка, стоимостью и реальными производственными задачами.
Где используются вертикально-фрезерные центры
Сегодня такие станки применяются в самых разных отраслях промышленности. Они востребованы в машиностроении, приборостроении, производстве промышленного оборудования, автомобильной отрасли, энергетике, авиастроении и других направлениях.
Отдельное значение вертикальные центры имеют при изготовлении технологической оснастки. С их помощью производят пресс-формы, штампы, приспособления и другие детали, где требуется сочетание высокой точности и сложной геометрии.
Благодаря универсальности оборудование может использоваться на предприятиях с разной специализацией — от мелкосерийного производства до крупных серий.
Как подобрать вертикальный обрабатывающий центр под производство
Не существует одного универсального вертикально-фрезерного центра, который одинаково эффективно решал бы все производственные задачи. Для одной детали приоритетом может быть высокая скорость обработки, для другой — жесткость и мощность шпинделя, для третьей — точность, большое количество инструмента или возможность автоматической загрузки.
Поэтому выбор оборудования целесообразно проводить от детали и технологического процесса, а не от конкретной модели станка.
Подбор оборудования инженерами
При подборе вертикально-фрезерного обрабатывающего центра исходят прежде всего из производственной задачи. В инженерной практике, при подборе оборудования у таких поставщиков как ТЦ «Базис» https://tcbazis.ru/, анализируют чертежи и технические требования, материал и размеры заготовок, перечень операций, необходимую точность, объем производства и уровень автоматизации.
На основании этих данных определяют подходящие параметры станка: рабочие перемещения, характеристики шпинделя, размеры стола, допустимую нагрузку, возможности системы управления и применяемой оснастки.
Такой подбор позволяет оценивать оборудование не только по отдельным каталожным характеристикам, но и с учетом реального технологического процесса, предполагаемой загрузки и возможного изменения производственных задач.
Заключение
Вертикально-фрезерные обрабатывающие центры являются универсальным инструментом для современной металлообработки. Они позволяют объединять несколько операций в рамках одной установки, автоматизировать обработку и получать стабильный результат при изготовлении единичных и серийных деталей.
При выборе оборудования важно учитывать не только размеры станка и мощность шпинделя, но и весь комплекс факторов: геометрию деталей, материал, технологию, точность, производительность, инструмент, объем выпуска и перспективы автоматизации.
Грамотно подобранный вертикальный обрабатывающий центр способен стать основой эффективного производственного участка и обеспечить необходимое сочетание качества, производительности и экономической эффективности.
