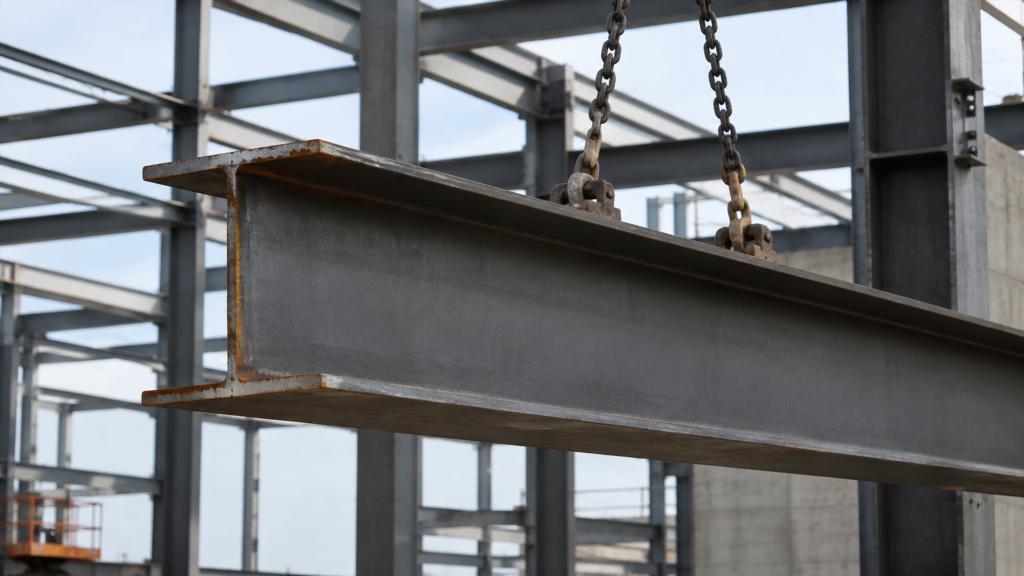

Двутавровая балка по праву считается основой современного металлостроения. Ее Н-образный профиль – результат точного инженерного расчета, где каждая часть сечения работает на свой вид нагрузки. Именно это сочетание высокой несущей способности и относительно малого веса сделало стальной двутавр незаменимым элементом в строительстве зданий, мостов и промышленных объектов.
Устройство двутавровой балки
Двутавровая балка – это металлический профиль, поперечное сечение которого имеет Н–образную форму. Такая геометрия достигается за счет трех основных элементов: двух горизонтальных полок и соединяющей их вертикальной стенки.
- Стенка – это центральный вертикальный элемент, который соединяет полки и обеспечивает общую жесткость конструкции. Именно стенка воспринимает основные сдвигающие усилия и предотвращает потерю устойчивости профиля под нагрузкой. Ее толщина напрямую влияет на способность балки сопротивляться кручению и изгибу.
- Полки – это горизонтальные элементы, расположенные параллельно друг другу в верхней и нижней частях профиля. Они работают на сжатие и растяжение, принимая на себя основные изгибающие моменты. Ширина и толщина полок определяют площадь сечения и несущую способность балки. В зависимости от типа профиля полки могут иметь параллельные грани или небольшой уклон, что связано с технологией прокатки.
Такая конструкция обеспечивает оптимальное распределение металла по сечению: основная масса материала сосредоточена в полках, которые испытывают наибольшие напряжения при изгибе, а стенка выполняет связующую функцию. Это позволяет добиться максимальной прочности при минимальном расходе стали.
Соединение двутавров между собой и с другими элементами конструкций выполняется с помощью сварки, болтовых соединений или заклепок. Это делает монтаж технологичным и позволяет создавать как простые балочные системы, так и сложные пространственные каркасы.
Виды двутавровых балок: маркировка и назначение
Наиболее распространенные виды двутавров классифицируются по функциональному назначению и маркируются буквами Б, Ш, К, М.
- «Б» – нормальная (балочная). Оптимальный баланс геометрических параметров, обеспечивающий наилучшее сочетание прочности, металлоемкости и экономической эффективности. Основное применение: каркасы зданий, межэтажные перекрытия, фермы, колонны, ангары, складские помещения.
- «Ш» – широкополочная. Увеличенная ширина полок по сравнению с высотой профиля, повышенная устойчивость к изгибу и кручению. Основное применение: мостостроение, эстакады, подкрановые пути, торговые центры, промышленные цеха, крупные общественные здания.
- «К» – колонная. Широкие полки и толстая стенка гарантируют высокую несущую способность при сжатии и осевых нагрузках. Профиль приближается к квадрату. Основное применение: вертикальные опоры в каркасных зданиях, высотных сооружениях, производственных комплексах.
- «М» – монорельсовая. Максимально усиленный профиль полки, адаптирован для динамических и ударных нагрузок. Основное применение: подвесные монорельсовые пути для грузоподъемного оборудования, крановые пути, шахты, конвейерные линии.
Преимущества использования двутавровых балок
Широкое применение двутавровых балок обусловлено их преимуществами:
- Высокая несущая способность при малом весе. Благодаря Н–образной форме профиль эффективно распределяет нагрузку, что позволяет создавать облегченные конструкции без потери прочности.
- Устойчивость к прогибу и изгибу. Двутавры превосходят по этим показателям швеллеры, уголки и квадратные профили той же площади сечения.
- Стойкость к климатическим воздействиям. Балки из низколегированных сталей сохраняют свои свойства в широком диапазоне температур.
- Долговечность. Срок службы двутавровых конструкций достигает 50 лет и более при правильной эксплуатации и защите от коррозии.
- Технологичность монтажа. Балки легко соединяются сваркой, болтами или заклепками, что ускоряет и упрощает строительство.
- Экономическая эффективность. Оптимальное распределение металла по сечению позволяет снизить расход материала и общую стоимость конструкции без ущерба для надежности.
Где применяются двутавровые балки
Сфера использования двутавров чрезвычайно широка и охватывает практически все отрасли, где требуются надежные металлоконструкции .
- Строительство зданий и сооружений. Двутавры – основа каркасного строительства. Их используют для монтажа колонн, несущих балок перекрытий, стропильных ферм, прогонов кровли . Применение двутавров позволяет увеличить ширину пролетов и уменьшить вес несущих перекрытий. Особенно востребованы сварные двутавры при возведении высотных зданий .
- Мостостроение и транспортная инфраструктура. Широкополочные балки (Ш) – стандартное решение для мостов, путепроводов и эстакад. Их также используют в железнодорожном строительстве и при производстве вагонов.
- Промышленные объекты. Ангары, склады, цеха, торговые центры, подкрановые пути – все это строится с использованием двутавров различных типов .
- Специальные конструкции. Монорельсовые балки (М) служат надежной опорой для тельферов, талей и мостовых кранов на промышленных предприятиях. Специальные балки применяются для крепления сводов в шахтах и усиления подземных сооружений .
- Машиностроение. Из двутавров изготавливают рамы и несущие элементы автомобилей, кранов, трубопроводов и другой техники .
Выбор конкретного профиля всегда основывается на расчетных нагрузках и условиях эксплуатации. При правильном подборе и качественном монтаже двутавровые балки обеспечивают долговечность и безопасность конструкций на десятилетия, что подтверждается многолетним опытом их использования.
