Как выбрать датчик расстояния под «грязные» производственные условия

На промышленных предприятиях условия работы оборудования часто далеки от идеала: пыль, влага, перепады температуры, аэрозоли и вибрации становятся постоянными спутниками автоматизированных линий. Поэтому вопрос выбора надёжного датчика расстояния — не просто техническая деталь, а фактор, определяющий стабильность всей системы управления.

Такие современные производители как Baumer, разрабатывают сенсоры, устойчивые к воздействию внешней среды, но инженеру важно понимать, какие принципы лежат в основе работы разных типов датчиков и как эти принципы проявляются на практике. Разберёмся, какие технологии применяются и как выбрать оптимальное решение под конкретные «грязные» условия эксплуатации.

Что такое датчик расстояния и где он используется

Датчик расстояния (или дистанционный сенсор) — это устройство, измеряющее расстояние до объекта без физического контакта. Его задача — обеспечить точный, повторяемый и быстрый отклик на изменение положения или присутствия объекта.

Типичные области применения:

• линии фасовки и упаковки;

• конвейеры с металлическими и неметаллическими изделиями;

• складские комплексы и роботизированные тележки;

• литейные и деревообрабатывающие производства;

• контроль уровня в резервуарах.

В каждой из этих зон действуют собственные помехи — от пыли и пара до брызг масла или воды. Поэтому выбор сенсора напрямую зависит от среды, материала объекта и требуемой точности.

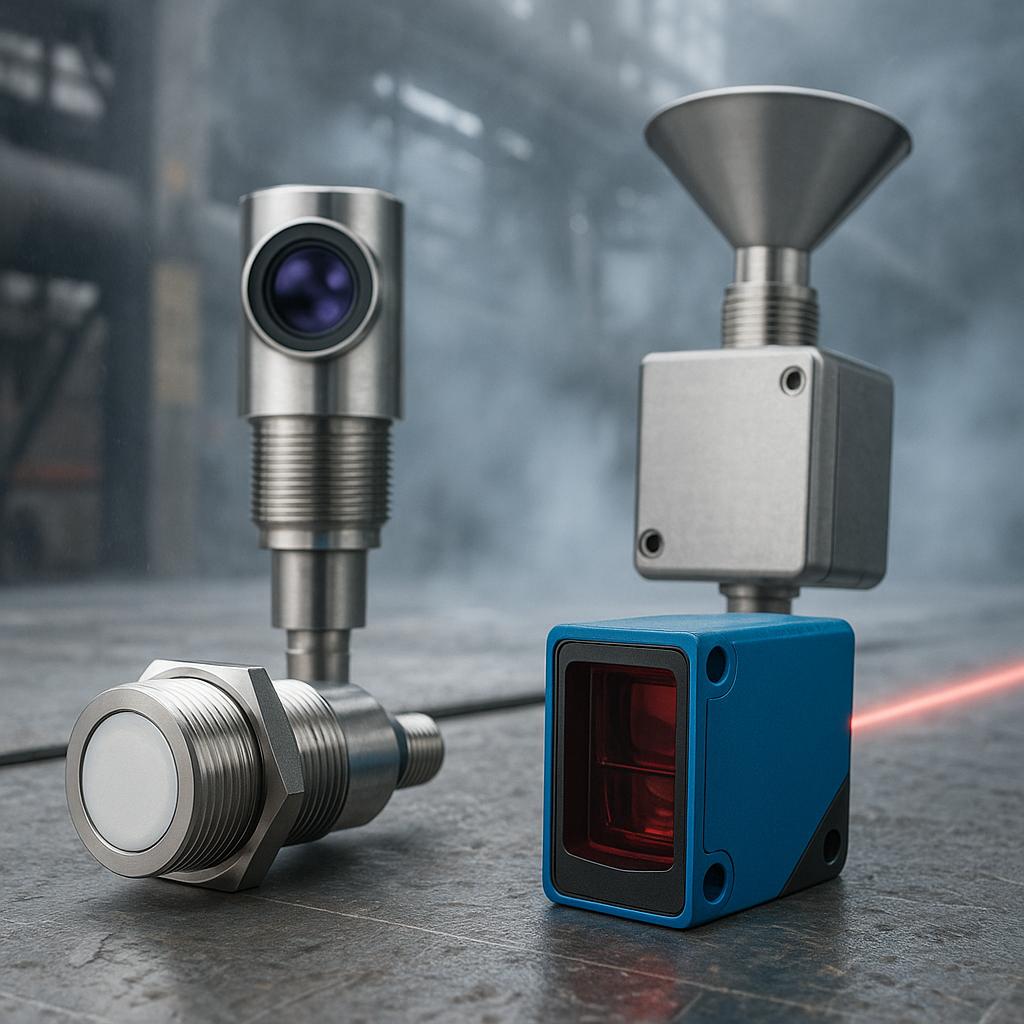

Классификация технологий: оптика, ультразвук, радар

Современные сенсоры расстояния делятся по принципу действия на три основные категории.

Оптические (лазерные и световые)

Работают на принципе отражения луча от поверхности объекта. Отличаются высокой точностью и скоростью, могут измерять доли миллиметра.

Плюсы:

• высокая разрешающая способность;

• мгновенный отклик;

• широкий диапазон измерений.

Минусы:

• чувствительность к загрязнениям: пыль, пар, конденсат ослабляют луч;

• зависимость от цвета и отражающей способности поверхности;

• необходимость частой очистки оптики.

Где применять: точные позиционирования на чистых участках — сборка электроники, робототехника, сортировочные машины.

Ультразвуковые

Используют отражение звуковых волн от объекта. Часто применяются для измерения уровня жидкостей, сыпучих материалов и в зонах, где возможны загрязнения.

Плюсы:

• нечувствительны к цвету и прозрачности материала;

• работают сквозь пыль, дым, туман;

• безопасны и просты в обслуживании.

Минусы:

• ограниченная скорость отклика;

• чувствительность к турбулентности воздуха;

• возможные ложные срабатывания при температурных перепадах.

Где применять: резервуары, фасовочные машины, конвейеры с пылью, мешковатые материалы.

Радарные (микроволновые)

Испускают радиоволны и анализируют отражённый сигнал. Это наиболее устойчивый вариант для тяжёлых условий — дождя, пара, загрязнений и экстремальных температур.

Плюсы:

• абсолютная устойчивость к пыли, грязи и влаге;

• большие рабочие дистанции (до десятков метров);

• стабильность при резких перепадах температуры.

Минусы:

• сложность настройки;

• более высокая цена;

• возможное влияние металлических конструкций рядом.

Где применять: открытые склады, металлургия, бетонные заводы, наружные установки.

Влияние внешней среды на работу датчика

Пыль и аэрозоли

Мелкодисперсные частицы рассеивают оптическое излучение и создают ложные сигналы. В таких условиях оптика быстро загрязняется, а ультразвук или радар работают надёжнее.

Влага, пар, конденсат

Капли воды и туман поглощают свет и искажают звук. Здесь спасает радар — радиоволны проходят через влагу без существенных потерь.

Вибрации и удары

Монтажное крепление должно компенсировать вибрации. Лучше выбирать корпуса из нержавеющей стали с классом защиты IP67–IP69K и разъёмами M12.

Температура и химическая среда

В пищевой и химической промышленности датчик должен выдерживать стерилизацию, чистку и контакт с агрессивными веществами. Здесь важны не только материалы корпуса, но и герметизация линз и кабелей.

Ключевые параметры выбора

Диапазон измерения

Для ультразвуковых сенсоров — от 20 мм до 6 м; для оптических — от 10 мм до 1,5 м; для радарных — от 0,5 до 40 м. Необходимо учитывать, что «грязные» условия уменьшают эффективную дистанцию.

Разрешение и линейность

Чем выше разрешение, тем точнее позиционирование. Но высокая чувствительность повышает риск ложных срабатываний — важно найти баланс между точностью и устойчивостью.

Частота обновления (response time)

Для быстро движущихся объектов нужна высокая частота измерений — от 200 Гц и выше. В противном случае датчик не успеет отреагировать на перемещение.

Интерфейсы и диагностика

Современные модели поддерживают IO-Link, Modbus, CANopen. Это позволяет считывать не только измеренное расстояние, но и параметры состояния: уровень сигнала, загрязнение, предупреждения.

Сравнение технологий в «грязных» условиях

Из таблицы видно: при сильных загрязнениях лучше всего себя показывает радарный принцип, но для типовых цеховых задач часто хватает ультразвукового решения — дешевле и проще в настройке.

Практические рекомендации инженеру

1. Определите природу загрязнений. Пыль и пар требуют ультразвука или радара, а не оптики.

2. Проверьте материал объекта. Металлические и отражающие поверхности подходят для оптики; мягкие или пористые — для ультразвука.

3. Учтите температуру и влажность. При >80 °C или конденсате — только герметичные датчики с компенсацией температуры.

4. Проверяйте класс защиты. Минимум IP67, для мойки под давлением — IP69K.

5. Используйте диагностику IO-Link. Современные модели сообщают об ослаблении сигнала, что позволяет чистить сенсор заранее.

6. Устанавливайте под углом. Это уменьшает вероятность оседания пыли или капель на линзе.

7. Не экономьте на креплении. Вибрации часто приводят к ложным измерениям — надёжный монтаж важнее марки.

Примеры применения на практике

• Металлургия: измерение положения заготовки в печи — устойчивость к 200 °C требует радарных датчиков.

• Деревообработка: контроль расстояния между досками при подаче — ультразвук выдерживает древесную пыль.

• Пищевая промышленность: CIP-мойка — нержавеющий корпус IP69K с полимерной линзой, сенсор с IO-Link для диагностики загрязнения.

• Автоматизация складов: радары используются для позиционирования штабелёров и контроля зазоров на открытых площадках при тумане или снеге.

Ошибки, которых стоит избегать

• Использовать лазерный датчик в пыльной зоне без обдува — быстрое загрязнение линзы.

• Устанавливать ультразвук напротив источников пара — нестабильное отражение.

• Не учитывать минимальную «мертвую зону» — объект окажется слишком близко.

• Игнорировать отражающие элементы — металлические поверхности дают двойные сигналы.

• Пренебрегать диагностикой — отсутствие обратной связи о загрязнении ведёт к неожиданным простоям.

Заключение

Выбор датчика расстояния для «грязных» условий — это баланс между точностью, устойчивостью и стоимостью. Оптика подходит там, где чисто и важно микропозиционирование; ультразвук — универсальный вариант для большинства цехов; радар — решение для экстремальных условий, где другие принципы не справляются.

Как показывает опыт производителей промышленной автоматики, технологии датчиков продолжают развиваться: повышается чувствительность, добавляются интеллектуальные интерфейсы, возрастает стойкость к агрессивным средам. Поэтому грамотный инженер сегодня может подобрать сенсор под практически любую задачу — важно лишь правильно оценить реальные условия эксплуатации и заложить запас по прочности и диагностике.
