В процессе плазменного раскроя листового металла сжатый воздух выполняет две фундаментальные функции: образует плазмообразующую среду и обеспечивает газодинамическое выдувание расплава из зоны реза. Когда подготовка воздуха для плазменной резки не соответствует нормам, плазмотрон теряет стабильность, а затраты на расходные материалы возрастают в 2-4 раза. При этом владельцы мастерских часто ищут проблему в источнике питания, качестве металла или квалификации оператора, хотя причина кроется в магистрали сжатого воздуха.
Качество воздуха для систем плазменной резки нормируется по содержанию твердых частиц, влаги и масла. Выбор компрессорного оборудования требует понимания физики процессов, происходящих внутри плазмотрона при прохождении загрязненного потока.
Как масло и влага влияют на дугу и ресурс расходников?
Внутри плазменной горелки дуга горит между катодом (электродом) и анодом (соплом или разрезаемым металлом). Температура в канале сопла достигает 15 000-30 000 °C. В таких условиях любые посторонние примеси мгновенно меняют физико-химические свойства плазменного столба.
Капельная влага и масляный туман вызывают следующие негативные явления:
- Эрозия катода и сопла. Попадание влаги в зону дуги приводит к микровзрывному испарению воды. Резкое скачкообразное расширение пара разрушает гафниевую вставку катода и деформирует геометрию калиброванного отверстия сопла. Отклонение диаметра сопла всего на 0,1 мм меняет плотность тока и нарушает фокусировку плазменной струи.
- Пробой плазмотрона. Масло образует токопроводящий нагар на внутренних изоляторах горелки. Это приводит к возникновению двойной дуги внутри плазмотрона, что разрушает соплодержатель и сопло за считанные секунды.
- Окисление и грат на кромке. Избыточная влага распадается на водород и кислород. Свободный кислород интенсивно окисляет кромку реза, образуя твердый шлак (грат), требующий трудоемкой механической зачистки, а водород провоцирует микротрещины в зоне термического влияния.
Кейс из практики: снижение расхода сопел в три раза на участке раскроя
На небольшом металлообрабатывающем участке работали два станка плазменной резки с источниками на 100 А и комплект пневмоинструмента. Запитка шла от одного масляного винтового компрессора производительностью 2,2 куб. м/мин с ресивером на 500 литров. Из подготовки воздуха стояли только базовый фильтр-влагоотделитель на входе в станок и магистральный фильтр грубой очистки.
Проблема заключалась в том, что стойкость комплекта расходников (сопло + электрод) не превышала 80-100 метров реза на стали толщиной 10 мм при нормативе 250-300 метров. Кромка получалась с трудноудаляемым гратом, а плазмотрон регулярно выходил из строя из-за пробоя изолятора.
Замеры показали, что точка росы в магистрали составляла +18 °C при температуре воздуха в цехе +22 °C. При включении пневмошлифмашин возникали пульсации давления от 7,5 до 5,8 бар. Решением стало разведение линий плазмореза и пневмоинструмента. На отдельную ветку плазменной резки установили рефрижераторный осушитель с точкой росы +3 °C и трехступенчатый блок фильтрации (до 0,01 мкм и остаточного масла 0,003 мг/куб. м). После модернизации ресурс сопел вырос до 280 метров на комплект, а затраты на расходные материалы снизились на 65% в месячном выражении.
Три уровня подготовки воздуха для плазменной резки
На практике применяют три основных инженерных подхода к построению системы воздухоподготовки для плазморезов. Выбор зависит от толщины металлопроката, требований к шероховатости кромки и суточной загрузки оборудования.
Уровень 1: Подготовка воздуха после масляного компрессора
Самая распространенная схема для небольших мастерских. Используется стандартный масляный поршневой или винтовой компрессор для плазмореза, а требуемая чистота достигается развитой цепочкой фильтрации.

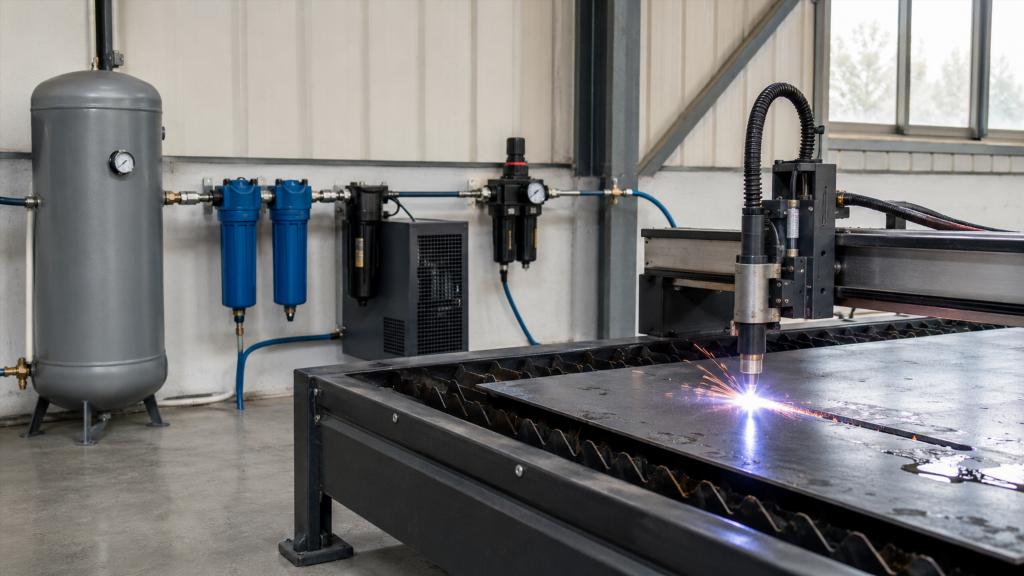

Последовательность оборудования в линии должна быть строго следующей:
- Компрессор с конечным охладителем.
- Циклонный сепаратор (удаляет до 80% капельной влаги).
- Воздушный ресивер (сглаживает пульсации и осаждает конденсат).
- Префильтр грубой очистки (задерживает частицы до 3-5 мкм).
- Осушитель сжатого воздуха (рефрижераторный с точкой росы +3 °C).
- Коалесцирующий фильтр тонкой очистки (до 0,01 мкм).
- Угольный колонный фильтр (удаляет пары масла до 0,003 мг/куб. м).
Главный риск данной схемы заключается в том, что при выходе из строя или несвоевременной замене картриджа угольного фильтра масло проникает в плазмотрон, мгновенно выводя сопла из строя.
Уровень 2: Применение безмасляного компрессора
Чтобы полностью исключить риск попадания углеводородов в горелку, применяются безмасляные компрессоры спирального, сухого поршневого или винтового типа. В сжатом воздухе от такой машины изначально отсутствует масляный туман и пары смазочных материалов.
Смысл установки безмасляной машины не в отмене фильтрации вообще (класс 0 по маслу не отменяет наличие пыли и влаги в атмосферном воздухе), а в гарантированной защите горелки от пробоя по причине нагара. В этом случае цепочка воздухоподготовки упрощается: отпадает необходимость в дорогостоящих угольных колоннах и постоянном контроле проскока смазки. Достаточно поставить рефрижераторный или адсорбционный осушитель и фильтр твердых частиц.
Уровень 3: Адсорбционная осушка для точной резки
Для прецизионного раскроя (например, на высокоточных источниках класса High Definition) рефрижераторной осушки с точкой росы +3 °C бывает недостаточно. При расширении воздуха в канале сопла происходит падение температуры, и остаточная влага может конденсироваться прямо в потоке.
В таких системах применяют адсорбционные осушители холодной или горячей регенерации, обеспечивающие точку росы от -40 °C до -70 °C. Это исключает конденсацию влаги в потоке и связанную с ней нестабильность дуги. Но убрать окисление кромки на нержавеющих сталях и алюминии сухой воздух не может: кислород содержится в самом воздухе. Рез без оксидной пленки дает только азот или азотно-водородные смеси, и такие посты требуют принудительной вентиляции — вытеснение кислорода азотом в замкнутом помещении опасно асфиксией.
Как рассчитать расход воздуха для плазмореза без ошибок?
Типичная ошибка при обустройстве участка раскроя заключается в выборе компрессора по мощности электродвигателя (кВт), а не по реальной производительности на выходе (л/мин) при рабочем давлении системы.
Расход воздуха при плазменной резке зависит от силы тока источника и типа плазмотрона:
- Источники 40-60 А (резка до 12-15 мм): расход 120-180 л/мин при давлении 4,5-5,5 бар.
- Источники 100-120 А (резка до 25-30 мм): расход 220-320 л/мин при давлении 6,0-7,0 бар.
- Источники 160-200 А (резка до 40-50 мм): расход 400-600 л/мин при давлении 7,0-8,5 бар.
Для правильного расчета требуемой производительности компрессора применяется формула:
Q_комп = (Q_плазма + Q_прочие) * K_запас * K_утечки
Где:
- Q_плазма — паспортный расход воздуха источником плазмы на максимальном режиме.
- Q_прочие — расход воздуха одновременно работающими потребителями цеха (пневмоцилиндры вытяжки, пневмоинструмент, обдув).
- K_запас — коэффициент запаса по производительности (принимается 1,2-1,3, чтобы компрессор не работал в режиме 100% ПВ без остановок).
- K_утечки — коэффициент, учитывающий падение давления и утечки в пневмомагистрали (1,1-1,15).
Важно учитывать обратную зависимость между давлением и производительностью компрессора. Если в паспорте компрессора указано 400 л/мин при 6 бар, то при давлении 8 бар, которое приходится держать, чтобы скомпенсировать перепад на фильтрах и осушителе, реальная выдача упадет до 320-340 л/мин.
Расчет объема ресивера
Воздушный ресивер компенсирует пиковые расходы и снижает частоту включений/переключений компрессора. Для плазменной резки объем ресивера выбирается из расчета 20-30% от минутной производительности компрессора при непрерывном режиме работы. Если же источник плазмы работает в рваном режиме (короткие резы с частыми пробивками), объем ресивера увеличивают до 50-100% от минутной выработки компрессора, чтобы исключить проседания давления в момент поджига дуги.
Практическое резюме: критерии подбора воздухоподготовки
Чтобы обеспечить стабильное качество реза и нормативный ресурс сопел с электродами, при проектировании компрессорной станции следует придерживаться следующих параметров:
- Класс чистоты воздуха: по ISO 8573-1 не ниже 1.4.1 (1 класс по твердым частицам до 0,1 мкм, 4 класс по влажности с точкой росы +3 °C, 1 класс по маслу до 0,01 мг/куб. м). Для высокоточной резки — класс 1.2.1 (точка росы -40 °C).
- Запас по производительности: минимальный запас компрессора по л/мин составляет 30-50% от суммарного потребления участка (произведение K_запас и K_утечки).
- Контроль давления: перепад давления на блоке фильтрации и осушителе не должен превышать 0,3-0,5 бар. На входе в плазморез устанавливается индивидуальный редуктор с манометром.
- Автоматический дренаж: все фильтры, ресивер и сепараторы должны оснащаться автоматическими конденсатоотводчиками (электронными или поплавковыми), исключающими человеческий фактор.
