Сварочный полуавтомат работает в условиях высокой температуры, постоянной подачи проволоки, воздействия металлических брызг и абразивной пыли. Даже при правильной настройке оборудования отдельные детали постепенно изнашиваются, загрязняются или теряют исходную геометрию. Это отражается на стабильности дуги, качестве шва и удобстве работы сварщика.
Комплектующие для полуавтоматической сварки, с ассортиментом которых можно ознакомиться на https://svarnoff.ru/, имеют разный ресурс. Одни элементы приходится менять через несколько смен, другие служат месяцами, однако также нуждаются в регулярном осмотре. Срок эксплуатации зависит от силы тока, продолжительности работы, типа проволоки, качества защитного газа и состояния самой горелки. Универсального графика замены нет: решение принимают по внешним признакам, характеру подачи проволоки и поведению дуги.
Почему расходные детали изнашиваются неравномерно
Наибольшую нагрузку принимают элементы, расположенные рядом со сварочной ванной или непосредственно контактирующие с проволокой. Контактный наконечник постоянно нагревается и передает ток. Сопло подвергается воздействию брызг расплавленного металла. Подающие ролики трутся о проволоку, а направляющий канал испытывает механическую нагрузку по всей длине.
Скорость износа увеличивают:
- работа на предельном токе для конкретной горелки;
- длительные сварочные циклы без перерывов;
- нестабильная подача защитного газа;
- загрязненная или ржавая проволока;
- неправильно отрегулированное давление роликов;
- частые перегибы рукава горелки;
- несоответствие деталей диаметру проволоки;
- несвоевременная очистка сопла и газового диффузора.
Изношенная деталь не всегда выглядит разрушенной. Небольшое расширение отверстия в наконечнике или загрязнение канала уже способны вызвать рывки проволоки и колебания дуги. По этой причине осмотр следует проводить до появления явной неисправности.
Контактный наконечник
Контактный наконечник относится к наиболее часто заменяемым деталям сварочной горелки. Через него проволока проходит в зону сварки и одновременно получает электрический ток. От качества контакта зависит устойчивость дуги.
Внутреннее отверстие наконечника должно соответствовать диаметру используемой проволоки. Во время работы его стенки постепенно истираются. Отверстие становится овальным или увеличивается, из-за чего проволока начинает перемещаться внутри наконечника с заметным люфтом. Электрический контакт становится непостоянным.
Признаки износа наконечника
На необходимость замены указывают:
- нестабильное горение дуги;
- периодические обрывы сварочного процесса;
- сильное разбрызгивание металла;
- прилипание проволоки к детали;
- изменение звука дуги;
- перегрев передней части горелки;
- заметно расширенное или деформированное отверстие;
- пригорание проволоки внутри наконечника.
Наконечник нельзя восстанавливать рассверливанием или продавливанием проволоки. После такой обработки отверстие теряет точную форму, а электрический контакт ухудшается. Деталь заменяют на новую с подходящей резьбой, длиной и внутренним диаметром.
Ресурс наконечника зависит и от материала. Медные модели хорошо проводят ток, но быстрее изнашиваются при интенсивной работе. Наконечники из упрочненных сплавов служат дольше, хотя также требуют контроля состояния.
Газовое сопло
Сопло направляет поток защитного газа к сварочной ванне. Его внутренняя поверхность постепенно покрывается металлическими брызгами. По мере накопления отложений проходное сечение уменьшается, а газ начинает выходить неравномерно.
Недостаточная защита расплавленного металла приводит к образованию пор, окислению шва и нестабильному горению дуги. Внешне сопло может сохранять форму, но плотный слой брызг внутри уже мешает нормальной работе.
Когда очистки недостаточно
Сопло можно очищать специальным инструментом, не повреждающим стенки. Замена требуется, если обнаружены:
- сильная деформация выходного отверстия;
- трещины или прогары;
- повреждение посадочной части;
- нарушение фиксации на горелке;
- плотные наплавления, которые невозможно удалить;
- следы перегрева и изменение геометрии.
Не следует сбивать брызги ударами сопла о металлическую поверхность. Такая очистка деформирует кромку и повреждает крепление. При работе в режиме частых коротких швов состояние сопла проверяют особенно внимательно, поскольку количество брызг может быть выше.
Газовый диффузор
Газовый диффузор распределяет поток газа внутри сопла и одновременно может служить держателем контактного наконечника. Его отверстия постепенно забиваются металлической пылью и брызгами. При повреждении диффузора газ поступает к сварочной ванне неравномерно.
Деталь нуждается в замене при деформации, повреждении резьбы, разрушении изоляции или сильном загрязнении каналов. Очистка помогает только до тех пор, пока отверстия сохраняют исходную форму.
Особое внимание уделяют резьбовому соединению. Если наконечник фиксируется неплотно, соединение нагревается, а электрический контакт ухудшается. Продолжение работы может привести к повреждению не только диффузора, но и головки горелки.
Направляющий канал
Направляющий канал, или лайнер, проходит внутри рукава горелки и обеспечивает движение проволоки от подающего механизма к контактному наконечнику. Внутри него накапливаются металлическая пыль, частицы защитного покрытия проволоки и мелкая стружка.
При загрязнении сопротивление движению возрастает. Подающие ролики продолжают толкать проволоку, но она движется с рывками, изгибается возле механизма подачи или образует петлю.
Признаки неисправности канала
Состояние лайнера проверяют, если наблюдаются:
- неравномерная подача проволоки;
- пробуксовка роликов;
- появление стружки возле подающего механизма;
- необходимость чрезмерно затягивать прижим роликов;
- задержка проволоки при изгибе рукава;
- нестабильная длина дуги;
- частое пригорание проволоки к наконечнику.
Канал подбирают по материалу и диаметру проволоки. Для обычной стальной проволоки часто используют стальную спираль. Для алюминия применяют каналы с пониженным трением, поскольку мягкая проволока легко деформируется.
При установке важно правильно определить длину лайнера. Слишком короткий канал оставляет зазор между элементами тракта подачи, где проволока может застревать. Избыточная длина создает внутреннее напряжение и дополнительное сопротивление.
Подающие ролики
Подающие ролики захватывают проволоку и перемещают ее к горелке. Их канавки рассчитаны на определенный диаметр и тип материала. При длительной работе поверхность канавок изнашивается, загрязняется или повреждается.
Изношенный ролик перестает надежно удерживать проволоку. Оператор увеличивает усилие прижима, пытаясь устранить пробуксовку. Слишком сильное давление деформирует проволоку и ускоряет загрязнение направляющего канала.
Ролики заменяют при появлении заметной выработки, сколов, коррозии или повреждений канавки. Также замена нужна при переходе на проволоку другого диаметра, если текущий профиль ей не соответствует.
Для сплошной стальной проволоки обычно применяют канавки одного типа, для порошковой — другого. Алюминиевая проволока требует профиля, который не сминает мягкий металл. Неправильный ролик может внешне подавать проволоку, но стабильность процесса останется низкой.
Прижимной механизм подающего устройства
Прижимной ролик, пружина и регулировочный узел работают совместно с ведущими роликами. Эти детали меняют реже, однако их износ также влияет на равномерность подачи.
Ослабленная пружина не обеспечивает постоянного давления. Поврежденный рычаг может перекашивать ролик, а изношенная втулка вызывает люфт. Настройка усилия в таком случае дает лишь временный результат.
Прижим должен быть достаточным для устойчивого движения проволоки, но не чрезмерным. Проверить настройку можно, направив проволоку в безопасную поверхность и создав умеренное сопротивление. Ролики должны проскальзывать раньше, чем проволока начнет сминаться или образовывать петлю возле механизма.
Тормозной узел катушки
Катушка с проволокой после остановки подачи не должна продолжать свободно вращаться. Для ограничения инерции используется тормозной механизм. В зависимости от конструкции в нем могут изнашиваться пружина, шайба, втулка или фрикционная накладка.
Слабый тормоз приводит к разматыванию проволоки внутри аппарата. Витки соскакивают с катушки, перепутываются и попадают в механизм подачи. Чрезмерно затянутый тормоз создает лишнюю нагрузку на двигатель и провоцирует пробуксовку роликов.
Замена требуется при механическом повреждении деталей, невозможности отрегулировать сопротивление или неравномерном вращении катушки. Перед установкой новой катушки тормоз также проверяют и при необходимости настраивают.
Рукав сварочной горелки
Рукав объединяет силовой кабель, газовый канал, управляющие провода и направляющий канал. Он рассчитан на многократные изгибы, но постоянное скручивание, перегрев и механические повреждения постепенно ухудшают его состояние.
Поводом для замены могут стать:
- трещины наружной оболочки;
- оголение внутренних проводников;
- утечка газа;
- сильный локальный перегрев;
- нестабильная работа кнопки при изгибе;
- повреждение соединений возле горелки или разъема;
- постоянные проблемы с подачей проволоки после замены лайнера.
Неисправный рукав не стоит ремонтировать случайными вставками, изолентой или пережимами. Нарушение изоляции силовой цепи создает риск короткого замыкания, а утечка газа ухудшает защиту сварочной ванны.
Кнопка горелки и управляющие провода
Кнопка запуска замыкает управляющую цепь и включает подачу проволоки, газа и сварочного тока. Ее ресурс зависит от конструкции и частоты включений. При выполнении большого количества коротких швов кнопка изнашивается быстрее.
На неисправность указывают задержка запуска, самопроизвольная остановка, необходимость сильного нажатия или срабатывание только при определенном положении рукоятки. Причиной может быть как сама кнопка, так и повреждение тонких управляющих проводов внутри рукава.
Контакты иногда удается очистить, но при износе механизма или оплавлении корпуса кнопку заменяют. Перед установкой проверяют совместимость детали с конкретной горелкой и схемой управления.
Уплотнительные кольца и изоляторы
Небольшие уплотнения часто остаются без внимания, хотя от них зависит герметичность газового тракта. Резиновые кольца со временем теряют эластичность, трескаются или повреждаются при разборке разъема.
Изоляторы отделяют токоведущие элементы горелки от наружных деталей. При прогаре или растрескивании возможны утечка тока, перегрев и повреждение сопла.
Кольца и изолирующие втулки заменяют при любом заметном повреждении. Использование случайных уплотнений неподходящего размера может перекрыть газовый канал или не обеспечить герметичность.
Разъем горелки
Во многих полуавтоматах используется быстросъемное соединение, через которое передаются ток, газ, управляющий сигнал и проволока. Контактные поверхности разъема постепенно загрязняются и изнашиваются.
Ослабленное соединение вызывает нагрев, перебои в работе и утечку газа. Иногда достаточно очистить контакты и подтянуть крепление. Замена требуется при оплавлении корпуса, повреждении токоведущего штыря, разрушении газового штуцера или сильном люфте.
После подключения горелки разъем должен быть зафиксирован без перекоса. Проволока обязана свободно переходить из подающего механизма в направляющий канал, не цепляясь за стык.
Кабель массы и зажим
Плохой контакт с заготовкой способен создавать те же симптомы, что и изношенный наконечник: нестабильную дугу, сильное разбрызгивание, перегрев и непровары. Кабель массы не относится к мелким расходникам, но его состояние необходимо регулярно контролировать.
Зажим заменяют, если пружина ослабла, губки прогорели или контактные поверхности сильно окислились. Кабель требует замены при повреждении изоляции, перегреве наконечников, обрыве жил или потере гибкости.
Рабочую поверхность зажима очищают от ржавчины, краски и окалины. Даже исправный кабель не обеспечит нормальный ток, если контакт с деталью остается слабым.
Как организовать контроль расходных деталей
Проверка полуавтомата перед началом работы занимает меньше времени, чем устранение дефекта уже во время сварки. Осмотр можно встроить в обычную подготовку оборудования.
До включения аппарата оценивают состояние рукава, разъема и кабеля массы. После подачи газа проверяют герметичность соединений. Затем осматривают сопло, диффузор и наконечник. Проволока должна проходить через горелку равномерно, без рывков и постороннего шума.
Небольшой запас расходных деталей желательно хранить рядом со сварочным постом. Обычно в него включают:
- контактные наконечники нужных диаметров;
- одно или несколько сопел;
- подходящий газовый диффузор;
- направляющий канал;
- уплотнительные кольца;
- ролики для используемых типов проволоки.
Детали удобнее хранить раздельно, с указанием размера и совместимости. Внешне похожие наконечники могут различаться резьбой, длиной и посадкой. Установка неподходящего элемента приводит к перегреву, неправильному вылету проволоки или повреждению горелки.
Профилактическая замена или эксплуатация до отказа
Не все элементы нужно менять по календарю. Наконечники и сопла оценивают по состоянию, а направляющий канал — по качеству подачи проволоки и степени загрязнения. Для оборудования, работающего ежедневно, полезно фиксировать примерный ресурс деталей. Такая запись помогает заранее формировать запас и замечать отклонения.
Резкое сокращение срока службы расходников часто указывает не на плохое качество детали, а на другую проблему. Причиной может быть слишком высокий ток, неподходящий диаметр наконечника, загрязненная проволока, чрезмерный прижим роликов или недостаточная подача газа.
Замена изношенной детали устраняет симптом, но без проверки настроек проблема быстро повторится. Если наконечники регулярно прогорают, сопла перегреваются, а канал забивается стружкой, необходимо оценить весь тракт подачи проволоки и режим работы аппарата.
Заключение

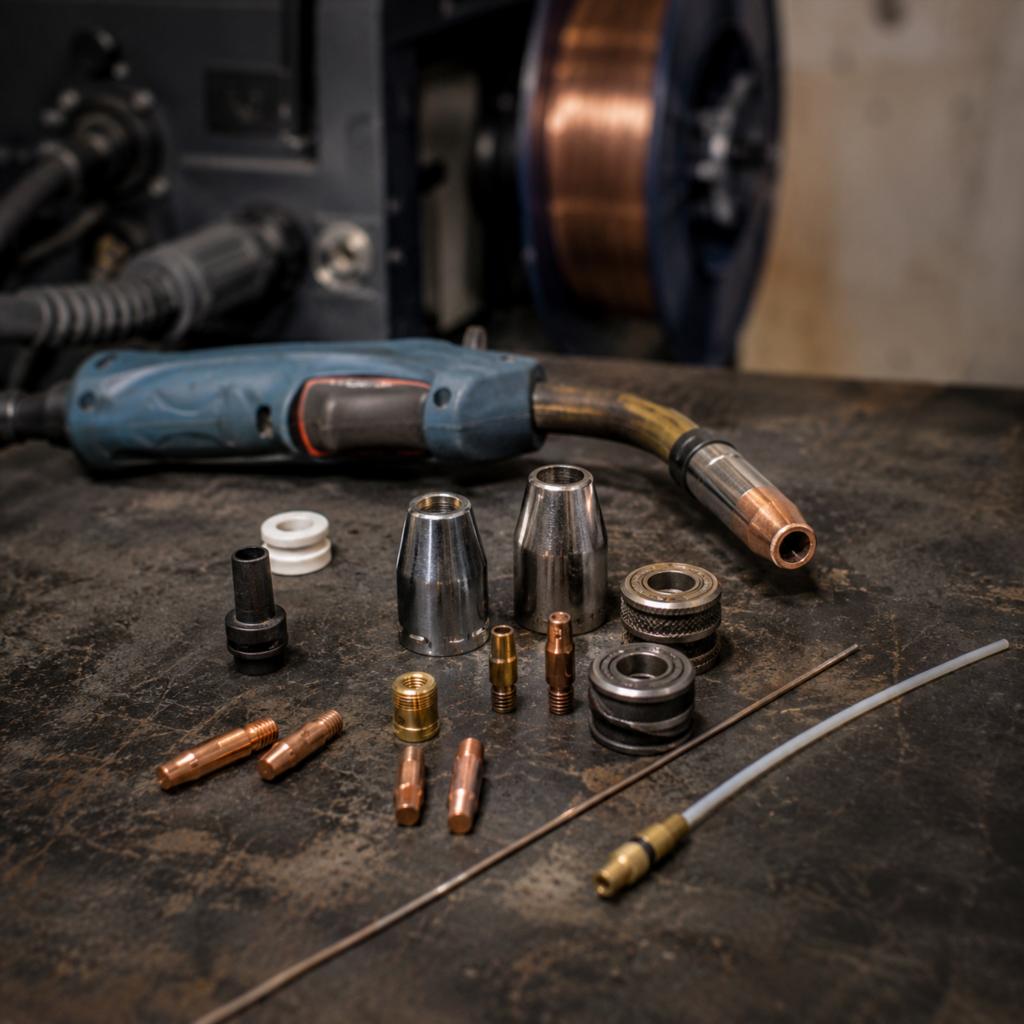

Регулярной замены в сварочном полуавтомате чаще всего требуют контактные наконечники, газовые сопла, диффузоры, направляющие каналы и подающие ролики. Реже меняют кнопки горелки, уплотнения, элементы прижимного механизма, разъемы и кабели. Их ресурс определяется не только продолжительностью работы, но и правильностью настройки оборудования.
Своевременный осмотр помогает обнаружить износ до того, как он повлияет на сварной шов. Равномерная подача проволоки, стабильная дуга, исправная газовая защита и надежный электрический контакт зависят от состояния всей цепочки деталей. Замена одного поврежденного элемента нередко возвращает оборудованию нормальную работу без сложного ремонта.
